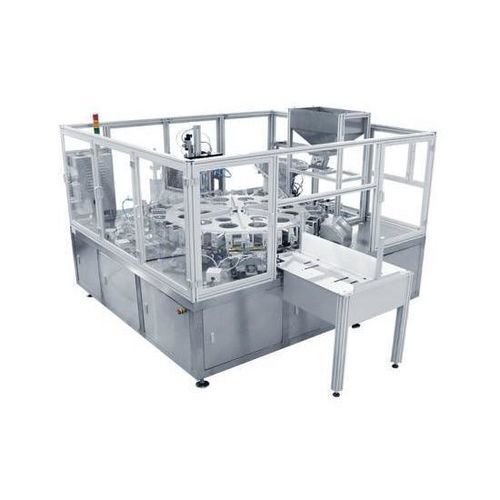

回転式シール機 GF-2200Z

全自動梱包機用加工プレート用

製品概要
GF-2200Zは注出口の挿入と封口を自動で行う機械です。注出口はホッパー、振動給餌トレイ、ガイドを経て注出口ブラケットに移動し、回転盤で袋処理位置に回されます。袋を掴んで注出口に載せ、ターンテーブルで熱シールステーションへ搬送します。前後のシール刃でシール処理を行い、良品は押し出し機構で完成品置き場へ、未処理の不良袋はターンテーブルの移動により自動で廃棄ポートへ排出されます。

主要データ

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

技術仕様
外形寸法：2400 x 2200 x 2000 mm（L x W x H）
包装種類：スタンドアップパウチ、3辺シールパウチ、ガゼットバッグ、特殊形状バッグ
材質種類：パウチ内層 PE/PP、チューブ PE/PP
袋サイズ範囲：長さ 80–190 mm、幅 70–120 mm
シール長さ：60–120 mm
ストロー／注出口サイズ：8.5 mm、10 mm、14 mm、16 mm 等
作業速度：80〜90 個/分
位置決め精度：≤0.5 mm
シール工具：6グループ（1 予熱、4 シール、1 冷却）
温度制御モジュール：18グループ、精度 ±0.1°C
加熱温度範囲：0–300°C
電源：380V/50Hz、11KW
空気供給：0.6–0.8 MPa、2000 L/H
機械重量：2100 Kg

適用分野

• ゼリー用注出口袋
• 豆乳注出口袋
• トイレタリー用注出口袋
• ピューレ袋
• 特殊形状ノズル袋
• 折りたたみ式アウトドア用給水袋

高度なシステム

• 注出口供給はホッパー、振動ディスク、ガイドレールで構成され、光電センサーで供給を制御します。
• 袋供給は空気式吸着で行い、供給とシールは二位置方式で効率を向上させます。
• 加熱シールは大径ターンテーブル、シール刃、可変作業ステーションを備え、6セットのシール刃（1 予熱、4 シール、1 冷却）を搭載します。
• 作業ステーションは袋サイズに合わせて調整可能で、様々な注出口に対応する刃を交換できます。
• 各シール刃は独立温度コントローラを持ち、個別に動作・デバッグできます。
• 製品収集と廃棄回収は収集テーブルとリサイクルテーブルで構成され、光電センサーと空圧制御で自動運転を実現します。
• タッチスクリーン操作盤でパラメータ設定と稼働状態（数量、時間、良否率）を表示します。
• その他：温度計、圧力計、非常停止ボタン等を備え、ベースは分解・輸送・組立が容易な設計です。

製品の特長

• 完全自動化により、操作者1名で注出口と袋の定期補充で運用可能です。
• 円盤構造により設置面積を最小化します。
• 主要部品はアルミニウムとステンレスで食品・医薬等の衛生基準に適合します。
• 長時間の連続稼働に耐える安定した制御を提供します。
• 輸入温度制御モジュール、SMC空圧部品、Omron PLCにより信頼性を確保します。
• 自動故障検知、アラーム、自動停止および故障箇所表示機能を備えます。

機械の生産 / 動作サンプル
GF-2200Zは、加熱シール系、注出口供給系、袋供給系、袋排出系、中央制御を単一フレームにモジュール化して搭載した全自動システムです。各サブシステムはセンサーとリレーで連動し、効率的で再現性のある包装生産を実現します。

特性 / 技術仕様

• Brand: GBPI
• Model: GF-2200Z
• 外形寸法: 2400 x 2200 x 2000 mm
• 包装種類: スタンドアップパウチ、3辺シール、ガゼットバッグ、特殊形状バッグ
• 材質: パウチ内層 PE/PP、チューブ PE/PP
• 袋サイズ範囲: 長さ 80–190 mm; 幅 70–120 mm
• シール長さ: 60–120 mm
• 注出口サイズ: 8.5 mm、10 mm、14 mm、16 mm
• 作業速度: 80〜90 個/分
• 位置決め精度: ≤0.5 mm
• 温度制御: 18グループ、精度 ±0.1°C
• 電源: 380V/50Hz、11KW
• 空気: 0.6–0.8 MPa、2000 L/H
• 重量: 2100 Kg
• Lead Time: 20–30 days
