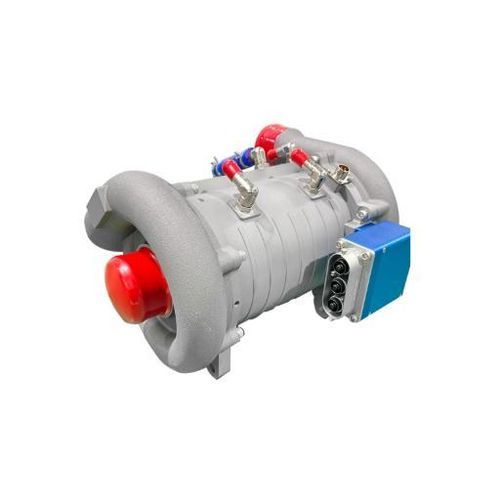

遠心コンプレッサー DK-GF220B

エアDC据え置き型

概要
DK-GF220Bは、高流量の燃料電池システム向けに設計された空気圧縮機です。2段式過給構造を採用し、動作流量は20–300 g/s、最大モーター出力は50 kWです。オイルフリーのエアベアリング（エアサスペンション）を使用し、保護等級IP67に対応、150–200 kWクラスの燃料電池システムへの組み込みに適しています。

運転パラメータ（主要）
流量範囲 (g/s)：20–300
電圧 (VDC)：450–750
回転速度範囲 (rpm)：30,000–90,000
最大モーター出力 (kW)：50

設計上のポイント

• 2段階過給アーキテクチャ（最大圧縮比 3.6）
• オイルフリーのエアサスペンションベアリングにより油汚染を回避
• IP67保護等級に対応し厳しい環境での使用が可能
• 高い始動/停止耐久性：300,000サイクル

技術データ（表より）
スピンドルモデル：DK-GF220B
構造形態：2段階過給
流量範囲 (g/s)：20–300
回転速度範囲 (rpm)：30,000–90,000
電圧 (VDC)：450–750
エアコンプレッサー重量 (kg)：20.5
吸気温度 (°C)：-30–45
ベアリング種類：エアサスペンション（オイルフリー）
最大圧縮比：3.6
最大モーター出力 (kW)：50
始動/停止寿命（サイクル）：300,000
コントローラー重量 (kg)：8.0
保護等級：IP67

仕様 / 技術仕様

• モデル：DK-GF220B
• 用途：高流量燃料電池向け空気圧縮機
• アーキテクチャ：2段階過給
• 流量範囲：20–300 g/s
• 回転数範囲：30,000–90,000 rpm
• 動作電圧：450–750 VDC
• 最大モーター出力：50 kW
• ベアリング：エアサスペンション（オイルフリー）
• 本体重量：20.5 kg（コンプレッサ）；8.0 kg（コントローラー）
• 吸気温度範囲：-30 ～ 45 °C
• 始動/停止寿命：300,000 サイクル
• 保護等級：IP67
