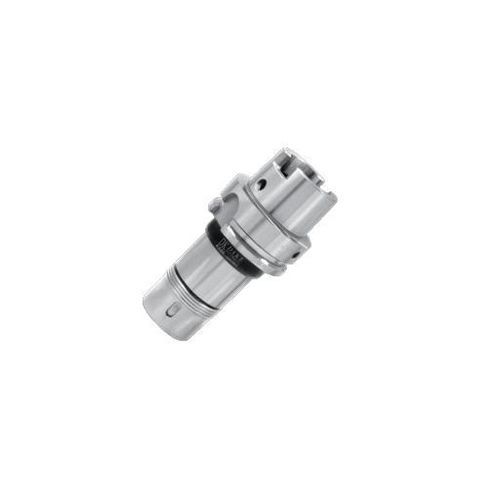

HSK-Aツールホルダー

SK加工用

概要
HSKA-SKは軽量なHSK-Aインターフェースと、トルク伝達向けに選定されたSKコレットを組み合わせたツールホルダーです。カタログの他のコレットタイプと比べて、SK構成は約1.5倍のクランプトルクを発揮し、公差h7の工具径1～25 mmに対応します。内部クーラント供給は設定時に対応可能で、トルク伝達と工具保持が重要な加工用途向けに設計されています。

主な特長

• クランプトルク：SKコレットは他のリストされたコレットに対して約1.5×のクランプトルクを提供します。
• 対応工具範囲：h7、1～25 mm。
• 動的バランス等級：≤ G1。
• ツールホルダーの振れ精度（ランアウト）：≤ 2 μm。
• 総合振れ精度：≤ 5 μm。
• 内部クーラント供給：設定により対応（センタースルー等）。

用途

• クランプ力とトルク伝達が重要なフライス加工や穴あけ加工。

仕様 / 技術仕様

• モデル：HSKA-SK
• インターフェース：HSK-A（SKコレット構成）
• コレットタイプ：SK（SKファミリーの標準ジオメトリ）
• クランプトルク増加：他のコレットタイプに対して約1.5×
• 対応工具径（h7）：1～25 mm
• 動的バランス等級：≤ G1
• ツールホルダー振れ（ラジアル）：≤ 2 μm
• 総合振れ（アセンブリ）：≤ 5 μm
• 内部冷却：センタースルー等の設定で対応
