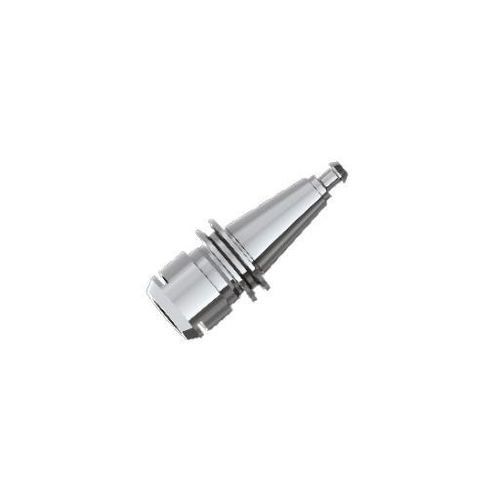

ISOコレットチャック

ER製粉ドリル

概要
ISO-ERはISOインターフェース群の中で汎用性を重視したオプションです。ERコレット形式は幅広い工具径に対応し、穴あけ、リーミング、タッピング、フライス加工向けに迅速な工具交換を可能にします。最大トルクやコレットの最小変形を優先する設計ではありません。

主要ポイント

• 用途：穴あけ、リーミング、タッピング、フライス加工。
• コレット形式：幅広い径に対応するERコレット。
• 設計方針：汎用性と迅速な工具交換を重視。

性能

• ツールホルダー振れ精度（半径方向）：≤ 2 μm。
• 総合振れ精度（トータルランアウト）：≤ 5 μm。
• 動的バランス等級：≤ G1。

適用加工

• 穴あけ（ドリリング）
• リーミング
• タッピング
• フライス加工

技術データと図面
製品ページに性能値および取り付け寸法を示す技術データと寸法図を画像で掲載しています。

特徴 / 技術仕様

• インターフェースファミリー：ISO。
• モデル：ISO-ER。
• コレットシステム：ERコレット形式。
• ツールホルダー振れ精度：≤ 2 μm。
• 総合振れ精度：≤ 5 μm。
• 動的バランス等級：≤ G1。
• 設計目的：幅広い工具径に対応し迅速な工具交換が可能な汎用ホルダー。
