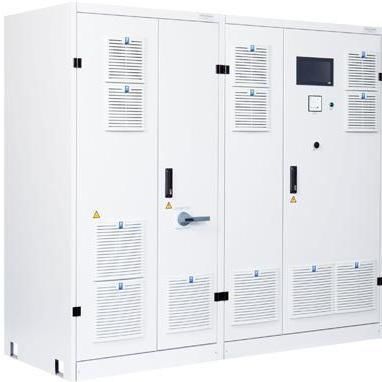

キャビネット電源 I-TS-3842

DC三相IP54

製品概要 I-TS-3842はシングルチャンネルDCソース/シンク（I-TS高性能テストシステムの一部）です。高ダイナミック、双方向DC電源で、ソースからシンクへの連続的かつシームレスな移行が可能で、バッテリーパック/燃料電池/e-パワートレイン試験、ラボ用途、産業用途を対象としています。このシステムは、選択したオプションで追加することができ、すぐに使用できる標準構成で納入されます。 主な特長

シングル・チャンネル・システム（I-TS-3842）

測定精度（標準）：電圧 0.03 % fs / 16 ビット、電流 0.05 % fs / 16 ビット

制御精度：

制御精度：電圧0.1 % fs、電流0.1 % fs、電力0.2 % fs（最大DCW電力）

設計≥1000 V DCの場合：電圧上昇時間250 V / ms（一部のバリエーションは100 V / ms）

ソースとシンクの間を連続的に移行する高ダイナミック双方向動作

安全装置（標準装備）

10分ごとに30秒間の過負荷に耐えることが可能

メインスイッチ(AC接続のヒューズ付き負荷ブレークスイッチ。展示中はロック可能)

ISO 13849-1 / EN 60204-1に準拠したパフォーマンスレベルd(PLd)の安全制御

タッチ操作のディスプレイ

キャビネットドアにアナログ電圧計

DC電圧測定用端子接続(精度0.03%（センスリード使用時）

外部「非常停止」および「停止」用接続端子

インターフェース： 典型的なアプリケーション

バッテリー試験（バッテリーの充放電試験）

バッテリーシミュレーション/バッテリーエミュレーション

燃料電池の負荷

コンタクター、ヒューズ、サーキットブレーカーの電源試験

DCモーター（ドライブトレイン）の試験

チャージングカラムの試験

技術データ（選択された行） AC主電源電圧/AC主電源周波数： 400 V 3/PE ± 10 %；50 Hz ± 5 %；60 Hz ± 5 測定精度電圧： 0.03 % fs / 16 ビット、電流： 0.05 % fs / 16 ビット 制御精度：電圧： 0.1 % fs、電流： 0.1 % fs、電力： 0.2 % fs（最大DCW電力） 残留リップル：電圧≦0.1 % fs; 電流≦0.1 % fs 電圧許容ダイナミック（3 msで0-100 % INom）：バッテリー・テスター < 3% fs; バッテリー・エミュレーター < 1% fs 短絡性能：600 Aまでの機器：Icw：3 kA; 800 Aおよび1000 Aの機器：Icw：8 kA; 1200 Aの機器：Icw：15 kA 環境、冷却および規格（選択） 環境、冷却および規格（選択） 環境、冷却および規格（選択 許容環境条件（保管/輸送/運転）：1K21 / 1M11 +5～+40 °C; 2K12 / 2M4 -45～+70 °C; 3K22 / 3M11 +5～+40 °C 冷却方法：空冷（IP20）または水冷（IP54） 機械の安全性 - 制御システムの安全関連部品EN ISO 13849-1; EN ISO 13849-2 機械の安全性（全般）EN 60204-1 (技術データに例外を記載) EMC規格EMC 規格: EN 61000-2-4 class 3; EN 61000-6-2; EN 61000-6-4 / EN 55011 (Tab. 2); EN 61800-3 Kat.C2 (A1) 利用可能なタイプ（例） 利用可能な構成（タイプ / 公称電力 / 電圧 / 電流）： I-TS-3842-300-60-600: 60 kW / 300 V / 600 A (最大120 kW、30秒間) I-TS-3842-1000-250-1000: 250 kW / 1000 V / 1000 A (最大400 kW、30秒間) I-TS-3842-1200-320-1200: 320 kW / 1200 V / 1200 A (最大420 kW、30秒間) I-TS-3842-1200-550-1200: 550 kW / 1200 V / 1200 A (最大660 kW、30秒間) I-TS-3842-1500-250-800: 250 kW / 1500 V / 800 A (最大400 kW、30秒間) 電圧上昇時間100 V / ms（一部のタイプ）または 250 V / ms（1000 V DC 以上の設計の場合） キャビネットの標準サイズ：例：2200 x 800 x 2200 mm（2キャビネット）～2200 x 800 x 3800 mm（3キャビネット）またはご要望に応じます。 製品概要 / 技術仕様

• タイプI-TS-3842（シングル・チャンネルDCソース/シンク）
• 測定精度：電圧 0.03 % fs / 16 ビット、電流 0.05 % fs / 16 ビット
• 制御精度：電圧 0.1 % fs、電流 0.1 % fs、電力 0.2 % fs（最大DCW）
• 残留リップル：
• 残留リップル：電圧≦0.1 % fs; 電流≦0.1 % fs
• 電圧上昇時間：設計≥1000 V DCの場合、最大250 V/ms（一部のタイプは100 V/ms）
• 過負荷能力：例：10分ごとに30秒間、電力を2倍。
• 短絡耐量：最大Icw 3 kA（≤600 Aシステム）、8 kA（800/1000 Aシステム）、15 kA（1200 Aシステム）
• AC主電源要件：400 V 3/PE ±10 %、50/60 Hz ±5 %
• 冷却：空冷（IP20）または水冷（IP54）
• 規格：EN ISO 13849-1/2、EN 60204-1、EMC: EN 61000 シリーズ / EN 55011 / EN 61800-3
• インターフェース：
• インターフェイス：Modbus TCP-IP、CANバス、イーサネット経由VNC
• 典型的な用途：バッテリーテスト、バッテリーエミュレーション、燃料電池負荷、DCモーターテスト、充電ステーションテスト
