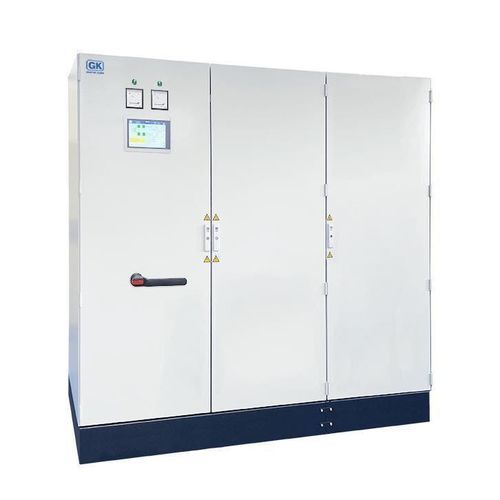

キャビネット電源 I-TS-3872

DC可変出力三相

概要
I-TS-3872：液冷式双方向直流ソース/シンク。要件に応じて、単体・直列・並列で使用可能です。直列接続では最大1500 Vまで対応します。I-TS高性能試験システムは、ソース動作からシンク動作への連続かつシームレスな遷移を備えた高動的な双方向直流電源です。3レベル技術により、中心点を持つ10～1500 Vの調整可能な電圧範囲を実現します。DCチャネルは個別または並列で動作可能です。自動車、燃料電池（水素）およびラボ用途に適した性能を提供します。

標準機能

• I-TS-3872は標準構成でも豊富な機能を備え、すぐに導入可能です。
• 一般情報：
• 入力電圧 380 / 400 V、50 / 60 Hz
• 電圧測定/制御用のセンス接続
• 直流電流・電圧測定：フルスケールの0.1 %の精度
• バッテリーテスター/バッテリーエミュレータの切替可能なバージョン
• 保護等級 IP54
• 液体冷却
• 水/水熱交換器内蔵
• 同一仕様のI-TS 3872を2台プラグアンドプレイで並列化可能

安全機能

• ロック可能な主幹スイッチ（負荷遮断スイッチとして）
• EN 60204-1 / ISO 13849-1に準拠したPerformance Level dの安全制御
• キャビネット扉上の電圧計および表示灯
• 冗長化されたDC出力コンタクタ
• 外部非常停止用端子
• 外部停止用端子 2系統
• 外部動作モード選択用端子 1系統
• DC出力は電気的に絶縁
• 絶縁監視装置 2台（個別に切替可）

インターフェース

• 10インチ表示、タッチ操作
• Modbus / TCP インターフェース
• CAN インターフェース
• VNC インターフェース

オプション（抜粋）

• フィールドバスインターフェース 2系統（EtherCAT または Profinet IO または Profibus DP）— チャネルごとに1系統
• 扉施錠
• フェイルセーフフィードバック：非常停止、停止、DC出力コンタクタ開位（個別選択不可）

典型的な用途

• バッテリーテスト（充放電試験）
• バッテリーシミュレーション / エミュレーション
• 燃料電池の負荷
• 接触器、ヒューズ、配電盤の試験電源
• 直流モータの試験（駆動系）
• 充電スタンドの試験
• 保守目的の列車給電

技術データ
型式：I-TS-3872

電気 / 測定 / 性能
交流電源電圧 / 周波数：380 / 400 V ± 10 %, 3相, PE, 50 / 60 Hz ±5 %
測定精度：電圧：16 Bit ADC // 電流：16 Bit ADC
制御精度：電圧：0.1 % fs // 電流：0.1 % fs
残留リップル：電圧：≤ 0.1 % 実効値 fs; 電流：≤ 0.1 % 実効値 fs
動的電圧公差（0-100 % INenn を 3 msで）：バッテリーテスター < 3% fs; バッテリーエミュレータ < 1% fs
短絡性能：短絡耐性：Icw: 4,5 kA

環境 / 安全 / EMC
許容環境条件：保管 EN 60721-3-1 に準拠; 輸送 EN 60721-3-2 に準拠; 使用 EN 60721-3-3 に準拠
保管/輸送/使用のクラスと温度：1K21 / 1M11, +5～+40 °C; 2K12 / 2M4, -25～+70 °C; 3K22 / 3M11, +5～+40 °C
冷却方式：強制液体冷却 (IP54)
安全規格：EN ISO 13849-1, EN ISO 13849-2; EN 60204-1（例外：Sec. 11.3 保護形式, Sec. 13.2 導体識別）
EMC 規格：EN 61000-2-4 クラス3; EN 61000-6-2; EN 61000-6-4

利用可能な型式（抜粋）
型式：I-TS-3872-1500
最大直流電圧 V：1500
出力（kW）：300, 600
電流 A：± 1000
電流立ち上がり時間 UNenn 10 % - 90 %（ms）：< 1,3

特長 / 技術仕様

• モデル：I-TS-3872
• 調整可能電圧範囲：10 – 1500 V（センターポイント）
• ソース/シンク間の遷移がシームレスな双方向直流電源
• 高ダイナミクスのための3レベル技術
• 水/水熱交換器内蔵の液冷式
• 保護等級 IP54
• 測定および制御精度：フルスケールの0.1 %
• 短絡耐量：Icw 4.5 kA
• インターフェース：Modbus/TCP、CAN、VNC、タッチディスプレイ
• 代表的な出力オプション：300 kW、600 kW（型式 I-TS-3872-1500）
