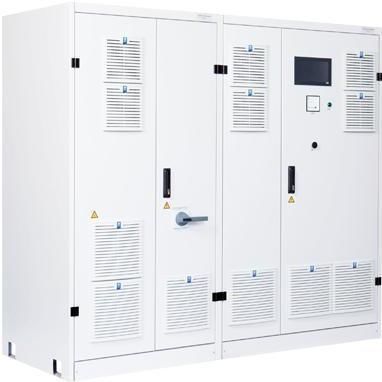

キャビネット電源 I-TS-3870

DC単一出力IP54

概要
I-TS-3870は、バッテリー、燃料電池、電動パワートレインの試験とシミュレーション向けのシングルチャンネル高ダイナミック双方向直流ソース/シンクシステムです。単一出力は最大1500 V、最大1200 A。単独運転時最大650 kW、並列運転で最大2.6 MWまで拡張可能。ソース/シンク間の連続かつシームレスな遷移により、自動車、燃料（H2）、研究所および産業用途の電力電子試験に適しています。

標準機能

• 基本情報: 入力 3相 AC 380/400/440/480/690 V ±10 %, 50/60 Hz；電圧測定/制御用センス接続；保護等級 IP20（上位IPはオプション）；空冷標準；振動低減設計およびファン制御により低騒音を実現。
• DC電圧・電流の測定は16ビットADC、制御精度0.1 % FS。
• 構成：バッテリーテスター仕様およびバッテリーエミュレータ仕様（性能や安定性に応じたHW/SWバリエーション）。

安全機能

• ロック可能な主電源スイッチ（負荷遮断スイッチとして機能）。
• EN 60204-1 / ISO 13849-1に準拠したPerformance Level d相当の安全制御（PL eへのアップグレードオプションあり）。
• キャビネット扉の停止スイッチ、扉上の電圧計・表示灯。
• 冗長化されたDC出力接触器および外部非常停止用端子。
• DC出力はAC側からガルバニック分離（絶縁監視オプションあり）。

インターフェース

• 10インチタッチスクリーン。
• 標準でModbus/TCP、CAN、VNCを搭載。
• オプション：CAN高速(1 kHz)、SCPI、EtherCAT、ProfiBus、ProfiNet、アナログI/O、LabVIEW/Matlab Simulink連携等。

オプション（抜粋）

• Performance LevelをPL eへ引き上げるオプション。
• 出力容量を拡張し電圧安定性を高めたバッテリーエミュレーション仕様。
• シンク専用モードで被試験機を保護する切替式保護ダイオード。
• DC出力のガルバニック絶縁向け絶縁監視。
• 並列運転（マスター/スレーブ）で出力を拡張し最大2.6 MWまで。
• 高性能DC接触器、カスタムキャビネット（鍵、キャスター、コンセント、特殊塗装）、扉接点等。
• ネットワーク解析器によるNA保護および水冷オプションでIP54相当に対応。

代表的な用途

• バッテリーテスト：充放電サイクル、耐久試験。
• バッテリーのシミュレーション／エミュレーション（BMS、充電器開発用）。
• 燃料電池の負荷試験。
• 接触器、ヒューズ、ブレーカの試験電源。
• DCモータおよび駆動系の試験。
• 充電器・鉄道車両の保守用電源。

技術データ（抜粋）
電源電圧 / 周波数: 380 / 400 / 440 / 480 / 690 V ±10 %, 3相 PE, 50 / 60 Hz ±5 %
測定精度: 電圧・電流 16ビットADC
制御精度: 電圧 0.1 % fs / 電流 0.1 % fs
残留リップル: 電圧 ≤ 0.1 % rms fs / 電流 ≤ 0.1 % rms fs
動的電圧許容差 (0–100 % INom in 3 ms): バッテリーテスター 3 % fs；バッテリーエミュレータ 1 % fs
短絡性能: 最大600 Aのシステム Icw 3 kA；1000 Aのシステム Icw 8 kA；1200 Aのシステム Icw 15 kA
環境条件（保管/輸送/使用）: 保管 1K21/1M11 +5～+40 °C；輸送 2K12/2M4 -45～+70 °C；使用 3K22/3M11 +5～+40 °C
冷却方式: 強制空冷（標準 IP20/IP21/IP23）// 強制水冷オプション（IP54）
安全規格: EN ISO 13849-1/-2, EN 60204-1
EMC規格: EN 61000-2-4 クラス3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

利用可能な型式（抜粋）
I-TS-3870-80 / 80 V / 35 kW / ±1000 A（用途依存） | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / ±200, ±600, ±1000 Aオプション | I-TS-3870-600 / 600 V / 60–500 kW / ±200–±1200 Aオプション | I-TS-3870-800 / 800 V / 320, 650 kW / ±600, ±1200 Aオプション | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A（例）

技術仕様

• 呼称: I-TS-3870 シングルチャンネル DC ソース/シンクシステム。
• 最大出力電圧: 構成により最大1500 V。
• 最大出力電流: 構成により最大1200 A。
• 単体出力最大: 最大650 kW；並列で最大2.6 MW。
• 入力: 上記に準拠した3相AC。
• 測定・制御: 16ビットADC、制御精度0.1 % fs。
• 冷却・保護: 標準は強制空冷；水冷および上位IPはオプション。
• インターフェース・オプション: タッチスクリーン、Modbus/TCP、CAN、VNC；EtherCAT、ProfiNet、SCPI等。
