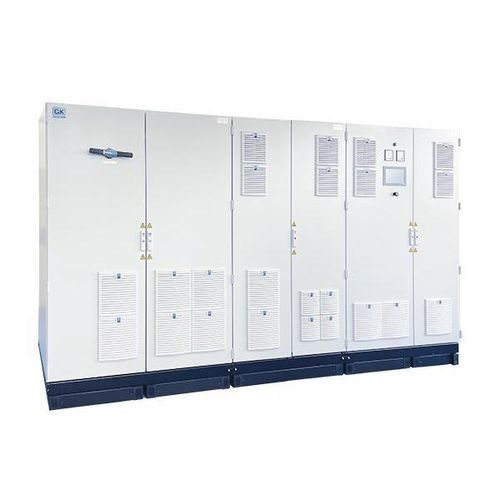

キャビネット電源 MI-TS-3871-ol

DCマルチ出力IP54

概要
MI-TS-3871-ol は、エネルギー貯蔵試験やバッテリーエミュレーション、パワーエレクトロニクス試験向けに設計されたマルチチャネルシステムです。双方向の直流ソース／シンクで、ソースとシンク間の連続的かつシームレスな遷移を備え、出力は短時間の過負荷に対応します。

製品概要
MI-TS-3871-ol は構成により2または4の出力チャンネルをサポートし、充放電サイクル、バッテリーエミュレーション、HIL テストに対して高い動的応答を提供します。短時間過負荷は最大 +50% の定格電流を最長60 s 許容し、回復時間は ≤ 定格負荷 = 5 × 過負荷時間 と定義されます。

標準機能

• 使用可能な標準構成で出荷
• 入力電圧：380 / 400 V（標準）、3相、50 / 60 Hz
• 電圧測定・制御用のセンス端子
• 直流電圧・電流測定：フルスケールの0.1% 精度
• オプションでバッテリーテスター機能
• 保護等級 IP20（ウォータークーリング選択で IP54）
• 低騒音設計およびファン制御
• 空冷、出力チャンネルの並列運転による電流増強

安全機能

• 負荷遮断用の施錠可能な主電源スイッチ
• EN 60204-1 / ISO 13849-1 準拠の Performance Level d に対応する安全制御
• キャビネット扉の停止スイッチおよび表示用ボルトメータ
• 冗長化された DC 出力接触器
• 外部非常停止および停止用端子
• DC 出力は AC 電源から電気的に絶縁（ガルバニックアイソレーション）

インターフェース

• 10 インチタッチディスプレイによる操作・監視
• Modbus/TCP、CAN、VNC インターフェース（多数のオプションインターフェース対応）

オプション（抜粋）

• セーフティレベルを Performance Level e に引き上げるオプション
• 電圧安定性を強化したバッテリーエミュレーション版（ハード／ソフト改良）
• sink-only モードで DUT を保護する切替式保護ダイオード
• DC 出力のガルバニック絶縁を監視する絶縁監視装置
• オプションインターフェース：CAN 高速（1 kHz）、SCPI、EtherCAT、ProfiBus、ProfiNet、アナログ、LabVIEW、Matlab/Simulink
• 高性能 DC 出力接触器、扉接点、ロック機構、特注キャビネットなど
• 電力系統規制対応の NA-protection / グリッド解析装置
• ウォータークーリングおよび保護等級 IP54 への対応

主な用途

• バッテリの充放電試験およびバッテリーエミュレーション
• バッテリーシミュレーション／エミュレーション
• 燃料電池負荷試験
• 接触器、ヒューズ、遮断器の試験電源
• 直流モータの試験（ドライブトレイン）や充電器の試験
• 鉄道車両のメンテナンス用電源や産業用試験台

技術データ（抜粋）
型式: MI-TS-3871-ol
交流電源電圧 / 周波数: 380 / 400 / 440 / 480 / 690 V ±10 %, 3相, PE, 50 / 60 Hz ±5 %
測定・制御精度: 電圧・電流 — 16Bit ADC；直流測定精度 0.1% フルスケール；制御精度 0.1% fs
リップル: 電圧 ≤ 0.1% rms fs；電流 ≤ 0.1% rms fs
短絡耐性例: 最大600 A — Icw 3 kA；1000 A — Icw 8 kA；1200 A — Icw 15 kA
立ち上がり時間（0.5 × INenn, 10 %–90 %）: 通常 < 1.0 ms（機種/構成に依存）

利用可能な型番（例）
I-TS-3871-600-ol — 最大 DC 電圧: 600 V — 出力電力: 60, 100, 160, 250, 320, 400 kW — 電流: ±200, ±600, ±1000 A
I-TS-3871-800-ol — 最大 DC 電圧: 800 V — 出力電力: 100, 160, 250, 320, 400 kW — 電流: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — 最大 DC 電圧: 1000 V — 出力電力: 100, 160, 250, 320, 400, 500 kW — 電流: ±200, ±600, ±1000, ±1200 A

注意事項
短時間過負荷性能: 定格出力を最大 +50% まで最長60 s 許容；回復時間は ≤ 定格負荷 = 5 × 過負荷時間。

仕様

• 型式: MI-TS-3871-ol
• 機能: マルチチャネル双方向直流ソース/シンク（連続的な source–sink 遷移）
• 出力: 2 または 4 出力（構成に依存）
• 出力仕様（構成依存）: 最大 1500 V、1200 A
• 短時間過負荷: 定格電流の +50% を最大 60 s 許容；回復時間 ≤ 定格負荷 = 5 × 過負荷時間
• 電源: 380 / 400 / 440 / 480 / 690 V ±10 %, 3相, PE；50 / 60 Hz ±5 %
• 測定精度: 電圧・電流共に 16Bit ADC；直流測定精度 0.1% fs
• 保護等級: 標準 IP20（ウォータークーリング選択時 IP54）
• 冷却: 強制空冷（標準）または強制水冷（オプション）
• 表示/制御: 10 インチタッチディスプレイ；標準インターフェース: Modbus/TCP、CAN、VNC；多数のオプションインターフェース
