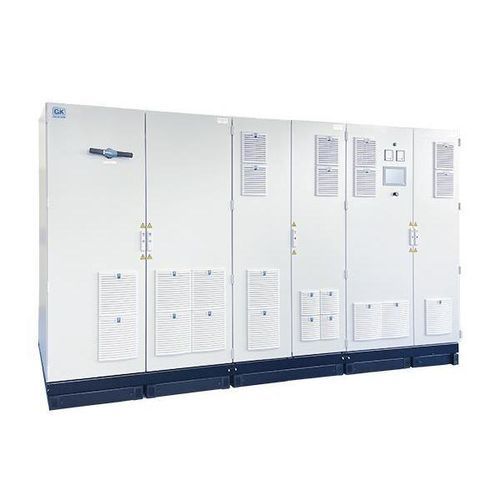

キャビネット電源 MI-TS-3871

DCデュアル出力三相

概要
MI-TS-3871は、省エネ試験やシミュレーション向けのマルチチャネル高動特性双方向DCソース/シンクシステムです。ソースとシンクの間を連続的かつシームレスに切り替え可能で、2または4の出力を持ち、構成により出力あたり最大1500 V、最大1200 Aまで対応します。

一般情報

• 入力電圧：380 / 400 / 440 / 480 / 690 V ±10 %, 三相, 50 / 60 Hz
• 電圧測定／制御用のセンス接続
• DC電圧・電流測定 精度0.1 % FS（16ビットADC）
• バッテリーテスター／エミュレータ版あり
• 保護等級 標準IP20；オプションIP21/IP23；水冷オプションでIP54へ
• 低騒音設計（振動対策、ファン制御）
• 空冷標準；出力を並列運転して電流を増加可能

安全機能

• ロック可能な主開閉器（負荷遮断機能）
• EN 60204-1 / ISO 13849-1に準拠したPerformance Level dの安全制御（オプションでPL eへアップグレード可）
• キャビネット扉の停止スイッチ、電圧計および表示灯
• 冗長化されたDC出力接触器
• 外部非常停止および外部停止用の接続端子
• DC出力のAC側からの電気的分離（ガルバニックアイソレーション）対応

インターフェース

• 10インチタッチディスプレイ
• Modbus/TCP、CAN、VNC
• オプション：高速CAN（1 kHz）、EtherCAT、ProfiBus、ProfiNet、SCPI、アナログI/O
• ソフトウェア連携：LabVIEW、Matlab/Simulink

オプション（抜粋）

• Performance Level eへのセキュリティアップグレード（特別オプション）
• 出力安定性を向上させたバッテリーエミュレーション版（HW/SW改良）
• シンク専用動作時の被試験機保護用に切替式保護ダイオードをDC出力に搭載
• ガルバニックアイソレーション監視のための絶縁監視装置
• 高性能化したDC出力接触器（増強電流能力）
• 扉接点スイッチ、扉施錠装置、特殊施錠シリンダー
• Rittal制御盤や各種カスタム盤、また水冷とIP54対応の構成

主な用途

• バッテリーの充放電試験およびエミュレーション
• バッテリーシミュレーション／エミュレーション
• 燃料電池負荷試験
• 接触器、ヒューズ、遮断器の試験電源
• DCモータ（駆動系）の試験
• 充電ステーションの試験
• 列車のメンテナンス用電源など産業用DC試験台

技術データ（抜粋）

• AC電源電圧/周波数：380 / 400 / 440 / 480 / 690 V ±10 %, 3相, PE, 50 / 60 Hz ±5 %
• 測定精度：16ビットADC；DC電圧/電流測定0.1 % FS
• 制御精度：電圧0.1 % FS；電流0.1 % FS
• 残留リップル：電圧 ≤ 0.1 % rms FS；電流 ≤ 0.1 % rms FS
• 動的電圧許容差（0–100 % Inを3 msで）：バッテリーテスター < 3 % FS；バッテリーエミュレータ < 1 % FS
• 短絡耐量：構成により最大Icw 15 kAまで

環境／安全／EMC（抜粋）

• 許容環境条件（保管/輸送/動作）：1K21 / 1M11、2K12 / 2M4、3K22 / 3M11 各温度範囲に準拠
• 冷却方式：強制空冷（IP20、IP21、IP23）または強制水冷（IP54）
• 安全規格：EN ISO 13849-1、EN ISO 13849-2、EN 60204-1（例外あり）
• EMC規格：EN 61000-2-4 Class 3、EN 61000-6-2、EN 61000-6-4、EN 61800-3 Cat.C2 (A1)

利用可能なタイプ（概要）

• MI-TS-3871-300 — 最大DC 300 V — 出力: 60, 120, 160 kW — 電流: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — 最大DC 600 V — 出力: 60, 100, 160, 250, 320, 400, 500 kW — 電流: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — 最大DC 800 V — 出力: 100, 160, 250, 320, 400, 500 kW — 電流: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — 最大DC 1000 V — 出力: 60, 100, 160, 250, 320, 400, 500, 650 kW — 電流: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — 最大DC 1200 V — 出力: 320, 650 kW — 電流: ±600 / ±1200 A
• MI-TS-3871-1500 — 最大DC 1500 V — 出力: 400 kW — 電流: ±800 A

技術仕様（抜粋）

• モデル: MI-TS-3871 — 製品ファミリー: MI-TS multi-channel infeed test system
• 出力: 2または4の構成可能な出力；出力の並列接続で電流増加可能
• 出力定格: 出力あたり最大1500 V、最大1200 A（タイプ依存）
• 入力: 3相 AC 380–690 V ±10 %, 50/60 Hz ±5 %
• 測定/制御精度および残留リップルは上記参照；短絡耐量は構成により最大Icw 15 kA
• 操作/表示: 10インチ タッチディスプレイ；Modbus/TCP, CAN, VNC；多数のオプションインターフェースおよびソフト連携
