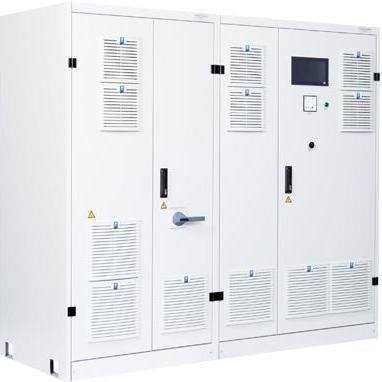

キャビネット電源 I-TS-3870-ol

DC単一出力三相

製品概要
I-TS-3870-olは、バッテリー、燃料電池、パワートレインの試験・シミュレーション向けの単一チャネル高ダイナミクス双方向直流源/シンクシステムです。出力は最大1500 V、1200 A。単体運転時の最大出力650 kW、並列運転で最大2.6 MW。電圧・電流・出力は構成に依存します。

過負荷機能
過負荷対応仕様はDC出力の短時間過負荷を許容します：定格出力の+50%まで、最長60 s。定格以下での再生時間は過負荷時間の5倍です。DCコンバータの電圧・電流に関する技術的限界は変わりません。

標準装備

• 入力電圧：380 / 400 / 440 / 480 / 690 V ±10 %、3相、PE、50 / 60 Hz
• 電圧測定/制御用のセンス端子
• DC電圧・電流測定：16ビットADC、0.1 % FS精度
• バッテリーテスター／エミュレータ仕様あり
• 保護等級 IP20（ウォータ―クーリング選択時は IP54）
• 低騒音設計、空冷（ウォータ冷却はオプション）

安全機能

• 施錠可能な主電源スイッチ（負荷遮断用）
• EN 60204-1 / ISO 13849-1 に準拠した Performance Level d の安全制御
• キャビネット扉の停止スイッチ、電圧計および表示灯
• 冗長なDC出力接触器
• 外部非常停止/外部停止用端子
• DC出力のAC側からのガルバニック隔離

インターフェース

• 10インチタッチディスプレイ
• Modbus/TCP
• CAN
• VNC

オプション（抜粋）

• Performance Level e へのセキュリティアップグレード
• 電圧安定性を改善するハード/ソフト適応を含むバッテリーエミュレーション版
• シンク専用モードでの被試験機保護用 切替式保護ダイオード
• ガルバニック隔離監視用絶縁監視
• 並列運転（マスター/スレーブ）で出力増強
• オプションインターフェース：CAN高速度（1 kHz）、SCPI、EtherCAT、ProfiBus、ProfiNet、アナログ、LabVIEW、Matlab/Simulink
• 高容量DC出力接触器
• 特注キャビネット、キャスター、特殊塗装、カスタムラベリング
• 発電システム用のネットワーク解析器によるNA保護
• 熱・騒音低減のためのウォータ冷却＋IP54化

代表的な用途

• バッテリの充放電試験
• バッテリのシミュレーション／エミュレーション
• 燃料電池の負荷試験
• コンタクタ、ヒューズ、ブレーカの試験電源
• 直流モータ／ドライブトレインの試験
• 充電コラム（EVSE）の試験
• 車両整備用の列車給電

技術データ（抜粋）
AC供給：380 / 400 / 440 / 480 / 690 V ±10 %、3相、PE、50 / 60 Hz ±5 %。測定解像度：電圧16ビットADC、電流16ビットADC。制御精度：0.1 % FS。残留リップル：≤ 0.1 % eff. FS。動的電圧許容差（0–100 % INを3 msで）：バッテリーテスター < 3 % FS、バッテリーエミュレータ < 1 % FS。短絡性能例：～600 A 系：Icw 3 kA、1000 A 系：Icw 8 kA、1200 A 系：Icw 15 kA。環境条件・規格：EN 60721 系、EN ISO 13849、EN 60204-1、EMC EN 61000 系列。

利用可能なタイプ（例）
I-TS-3870-600-ol — 最大DC 600 V；出力ステップ：60、100、160、250、320、400 kW；電流 ±200 / ±600 / ±1000 A（構成に依存）。 I-TS-3870-800-ol — 最大DC 800 V；ステップ：100、160、250、320、400 kW；電流 ±200 / ±600 / ±1000 A。 I-TS-3870-1000-ol — 最大DC 1000 V；ステップ：60、100、160、250、320、400、500 kW；電流 ±200 / ±600 / ±1000 / ±1200 A（構成に依存）。

特性 / 仕様

• モデル：I-TS-3870-ol（単一チャネル、過負荷対応）
• 最大出力電圧：最大1500 V（構成依存）
• 最大出力電流：最大1200 A（構成依存）
• 最大出力（単体）：最大650 kW；並列で最大2.6 MW
• 過負荷：定格の+50 %、最長60 s；再生時間 = 5×過負荷時間
• 入力：3相 380–690 V ±10 %、50/60 Hz
• 計測/制御：16ビットADC、制御精度0.1 % FS
• 残留リップル：≤ 0.1 % eff. FS
• 冷却：標準は強制空冷；水冷オプションあり（IP54）
• インターフェース：10" タッチ表示、Modbus/TCP、CAN、VNC；各種オプションあり
• 規格：EN ISO 13849、EN 60204-1、EN 61000 系列
