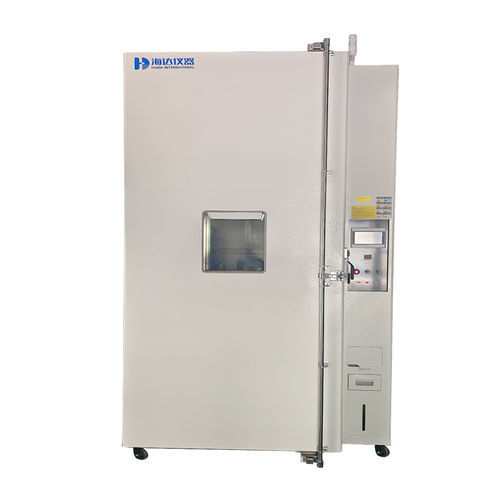

サーモスタットテストチャンバー HD-E708-6

湿度温度環境用

製品説明
急速温度変化サイクル試験チャンバー HD-E708-6 は、太陽電池パネルの環境試験向けに広い温度・湿度制御範囲を提供します。熱サイクル試験、湿度-凍結試験、湿熱試験の実施に対応しており、試験要件や試験領域に応じて適切なモデルを選択してください。

試験規格

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

主な特長

• 型式: HD-E708-6、容量: 6885 L、内寸 (W×D×H): 1700×1500×2700 mm
• 温度範囲: -40 °C～+100 °C、変動 ±0.5 °C、均一性 ≤2 °C
• 昇温/降温速度: 3.3 °C/min（線形制御）@ -40~85 °C
• 湿度範囲: 20%～95% RH、変動 ±3% RH、均一性 ±2% RH
• コンプレッサー: Germany Bock、冷媒: R404A、冷却方式: 単段圧縮、ウォータークーリング対応
• 内装材: SUS#304 ステンレス（鏡面仕上げ）、外装: 冷間圧延鋼板 焼付塗装
• 断熱材: ポリウレタン硬質発泡 100 mm + 高密度グラスファイバー 100 mm
• 観察窓: 真空強化二重ガラス、内部除霜フィルム付
• 試験孔: ケーブル引き出し用 φ100 mm、試料トレイ: カスタムホルダー

仕様

• 型式: HD-E708-6
• 容量: 6885 L
• 内寸 (W×D×H): 1700 × 1500 × 2700 mm
• 外形寸法 (W×D×H): 約 3000 × 3100 × 3100 mm
• 単体試料寸法: 2400 × 1400 × 35 mm
• 試料点数: 12 点
• 内装材質: SUS#304 ステンレス、鏡面仕上げ
• 外装材質: 冷間圧延鋼板 焼付塗装
• 温度範囲: -40 °C～+100 °C
• 温度変動: ±0.5 °C
• 温度均一性: ≤ 2 °C
• 昇降温率: 3.3 °C/min（線形制御）@ -40~85 °C
• 湿度範囲: 20%～95% RH
• 湿度変動: ±3% RH
• 湿度均一性: ±2% RH
• 電源: 三相 380V 50Hz、50KW、100A
• コンプレッサー: Germany Bock
• 冷媒: R404A
• 冷却方式: 単段圧縮；ウォータークールオプション（ウォータタンクは顧客支給）
• 加熱方式: ニクロムステンレスヒーター
• 蒸発器: フィン付きチューブ式熱交換器
• ドライフィルター: 冷媒中の残留水分・酸性物質を吸収し、膨張弁およびキャピラリーチューブを保護
• 試料トレイ: カスタムホルダー ×1
• 試験孔: ケーブル引き出し用 φ100 mm
• 断熱: ポリウレタン硬質発泡 100 mm + 高密度グラスファイバー 100 mm
• 観察窓: 真空強化二重ガラス 内部除霜フィルム付
• 内装仕上げ: SS304 二重壁 耐食性、サテン仕上げ

用途

• 太陽電池モジュール・セルの環境適合性評価
• 電子機器、新素材、電気部品、自動車、金属分野
• 輸送・保管・使用環境にさらされる航空宇宙材料や部品

オプションとアクセサリ

• カスタム試料ホルダーおよびトレイ
• データ記録および外部監視インターフェース
• 追加のアクセスポートおよびケーブル通しソリューション
• 水冷凝縮器オプション（ウォータタンクは顧客支給）

注意 - 内部
内部および基礎プレートは耐食性のSS304二重壁サテン仕上げです；水冷オプション選択時は適切な接地と顧客支給のウォータタンクを準備してください。Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
