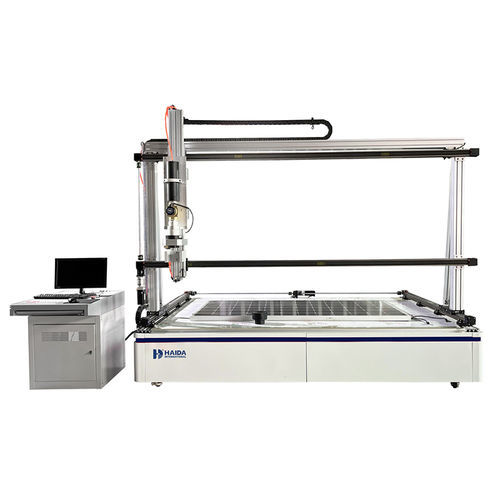

衝撃性試験機 8082-HD

コンピュータ制御PCにより制御可能太陽電池用

製品説明
雹衝撃試験機は、校正された氷球を制御された速度で太陽電池モジュール表面に発射し、衝撃パラメータを記録することで、モジュールが雹の衝撃に耐えられるかを確認します。

試験規格
IEC61215-2:2021 MQT 17 Hail Test

製品仕様
型番：8082-HD
試料対応サイズ：2.4×1.2 m
X軸移動量：約2.4 m
Y軸移動量：約1.2 m
位置決め精度：≤1 mm
衝撃エリア：2.4×1.2 m（この範囲内の各種パネルサイズに対応）
位置決め制御：PC制御、自動位置決め
機械材質：アルミニウムプロファイル構造

速度測定システムと原理
A. 氷球が赤外線速度センサーを通過し、センサーは通過時間Tを検出して飛行距離Sに基づきV = S / Tで速度を算出します。
B. 赤外線センサー精度：±5%
C. 測定速度範囲：0–50 m/s

氷球金型仕様
6穴金型×1、25 mm、35 mm、45 mm用の2セット
4穴金型×1、55 mm、65 mm、75 mm用の3セット
金型材質：脱型しやすい特殊材料
金型加工：CNC加工

システムソフトウェア
バイリンガルソフト（中国語／英語）。衝撃点、衝撃速度、氷球直径などを表示。試験データは保存、検索、印刷可能。出力形式：Word、Excel、PDF、JPG等。

発射装置
電源：エアコンプレッサー
空気圧：6–8 bar
氷球は手動で充填
バレル長：約940 mm（交換可能なバレルあり）
ガイド：高品質輸入ガイドレール
駆動：輸入サーボモーター＋同期プーリー

製品の利点

• 専門のサプライヤーと協力し、部品のトレーサビリティと安定供給を確保します。
• 市場を考慮した価格設定により競争力のあるコスト効率を提供します。
• AQL基準に基づき、製造中および出荷前に検査を行う専任のQCチームを配置しています。
• 試験室や生産環境に適したプロフェッショナルな仕上がり。

技術仕様

• 型番：8082-HD
• 試料対応サイズ：2.4 × 1.2 m
• X軸移動量：約2.4 m
• Y軸移動量：約1.2 m
• 位置決め精度：≤ 1 mm
• 衝撃エリア：2.4 × 1.2 m
• 制御：PC制御、自動位置決め
• 速度計測：赤外線センサー；精度 ±5%；範囲 0–50 m/s
• 氷球金型：直径25、35、45、55、65、75 mm用のセット；CNC加工；脱型しやすい材料
• 発射：空気式（コンプレッサー）、6–8 bar；手動充填；交換可能バレル（約940 mm）
• 機体構造：アルミニウムプロファイル
• 駆動：同期プーリー付サーボモーター；輸入ガイドレール
• ソフトウェア：バイリンガル（中国語／英語）；衝撃点/速度/直径を表示；データ保存/検索/印刷；Word/Excel/PDF/JPGでエクスポート
