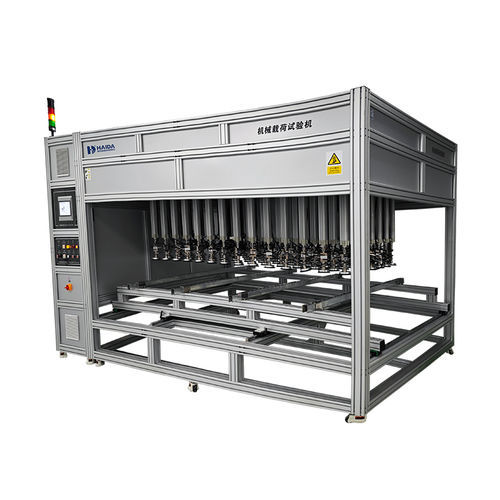

ダイナミックプレッシャー試験機 HD-E910

静的負荷自動コンピュータ制御

製品説明
Haida HD-E910は、前方圧力と逆吸引方式を組み合わせて太陽光（PV）モジュールに対する風雪荷重を模擬する機械的荷重試験機です。静的および動的な機械的試験に対応し、砂漠や高原などの過酷な気候条件下でのモジュールの機械的耐性とたわみを確認します。

試験規格

• IEC 61215-2:2021 MQT16 静的機械的荷重試験
• IEC 61215-2:2021 MQT20 動的機械的荷重試験
• ANSI/UL 1703:2018 機械的荷重試験
• IEC 62782:2016 動的機械的荷重試験

製品の利点

• 高品質：専門サプライヤーとの協力により、部品品質、納期、カスタマーサービスに注力。
• 適正価格：市場を意識した価格設定でコスト効率の高い試験ソリューションを提供。
• QCチーム：生産中および出荷前に内部品質管理が検査を実施。
• プロフェッショナル設計：実験室や生産現場に適した工業的外観と操作性。

技術仕様

• 型式：HD-E910
• 最大検体サイズ：2600 × 1400 mm（L × W）
• シリンダーストローク：400 mm、シリンダータイプ：低摩擦
• シリンダー数・配置：吸着カップ72組（12 × 6）、水平・垂直方向に間隔調整可能
• シリンダー中心/端部間隔：中心点間距離 ≤ 20 cm、端部シリンダー中心はモジュール端から ≤ 20 cm
• 加圧方式：下降圧と上向き引抜の組合せ；ソフトウェアによる段階的・均一な荷重増加
• 静的機械的荷重範囲：下降 800–12,000 Pa；上向き 800–6,000 Pa（ソフト制御）
• 動的機械的荷重範囲：-2,500 ～ +2,500 Pa；サイクル 3–7 サイクル/分（ソフト制御）
• 変形検出：非接触赤外式、測定範囲 ±10 cm、精度 ±0.5 mm；同一平面内で最大7点設定可能
• たわみ検出：非接触レーザー式、測定範囲 ≥10 cm、精度 ±0.5 mm；5点測定（配置可能）
• 温度監視：T型熱電対 1本、較正点 25°C
• DC安定化電源（モジュール通電用）：120 V、5 A
• コントローラ：タッチスクリーン、データ保存機能；USB出力でExcel/PDFおよびグラフ出力；試験圧力、サイクル数・時間、サンプリング周波数の設定；加圧プロセスの個別プログラム化；各吸着カップの個別圧力制御；リアルタイム・履歴データの曲線表示とエクスポート
• 安全装置：空気供給に安全弁および状態表示灯を装備；試験失敗時はアラームと自動停止
• 必要なエアソース（ユーザー供給）：0.6–0.8 MPa
• 電源：単相 220 V、50 Hz
• 機械寸法（概算）：3700 × 2000 × 2300 mm（W × D × H）
