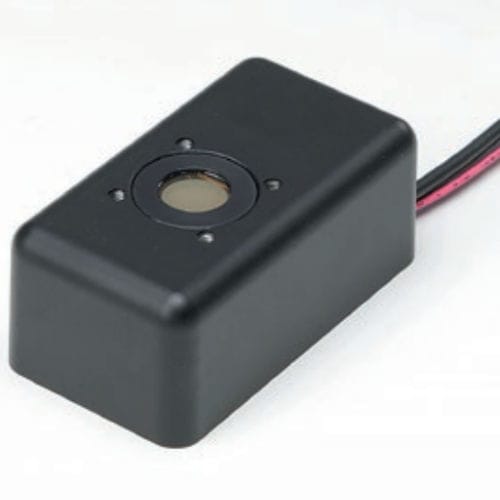

H12386シリーズは、メタルパッケージ光電子増倍管と高速フォトンカウンティング回路、高圧電源を内蔵した小型フォトンカウンティングヘッドです。+5 Vを入力するだけでフォトンカウンティング計測が行えます。従来のバイアルカリ光電面より高感度のスーパーバイアルカリ光電面、さらに高感度なウルトラバイアルカリ光電面、近赤外領域まで感度を有するマルチアルカリ光電面の3種類の光電面を用意しています。
仕様
• 受光面形状 : 円形
• 受光面サイズ : φ8 mm
• 感度波長 (Short) : 230 nm
• 感度波長 (Long) : 870 nm
• 感度波長 (Peak) : 400 nm
• 外形寸法 (W x H x D) : 30.0 mm x 22.0 mm x 54.0 mm
• 入力電圧 : +4.75 V ~ +5.25 V
• 最大入力電圧 : 6 V
• 最大入力電流 : 40 mA
• 計数感度 at 300 nm Typ. : 2.7 x 105 s-1・pW-1
• 計数感度 at 400 nm Typ. : 3.6 x 105 s-1・pW-1
• 計数感度 at 500 nm Typ. : 2.8 x 105 s-1・pW-1
• 計数感度 at 600 nm Typ. : 2.0 x 105 s-1・pW-1
• 計数感度 at 700 nm Typ. : 1.2 x 105 s-1・pW-1
• 計数感度 at 800 nm Typ. : 3.0 x 104 s-1・pW-1
• カウントリニアリティ : 5.0 x 106 s-1
• ダークカウント Typ. : 600 s-1
• ダークカウント Max. : 1000 s-1
• パルスペア分解能 : 20 ns
• 出力パルス幅 : 10 ns
• 出力パルス波高 Min. : 2 V
• 出力パルス波高 Typ. : 2.2 V
• 推奨負荷抵抗 : 50 Ω
• 信号出力論理 : 正論理
• 動作周囲温度 : +5 ℃ ~ +40 ℃
• 保存温度 : -20 ℃ ~ +50 ℃
• 質量 : 61 g
