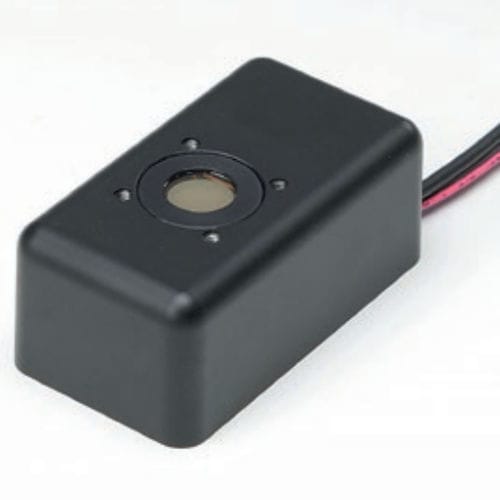

光子カウンター H12386-113

パルスプリセット型アナログ

H12386シリーズは、メタルパッケージの光電子増倍管と高速フォトンカウンティング回路、高電圧電源回路で構成されるフォトンカウンティングヘッド装置です。光電子増倍管の高電圧供給と識別レベルは最適値に設定されており、+5V電源を接続するだけでフォトンカウンティング測定が可能です。 また、H12386シリーズでは、過大な入射光により出力カウントが低下した状態で信号を出力するオーバーライト検出機能を搭載しています。この信号により、測定データが正常であるか否かを判断することができます。 仕様 - 光電面形状：円形 - 光電面サイズ：Dia.8mm - 波長（短波長）:185 nm - 波長(長) :700 nm - 波長(ピーク) :400 nm - 寸法（W×H×D）: 30.0mm×22.0mm×54.0mm - 入力電圧：+4.75 V～+5.25 V - Max.入力電圧：6 V - 最大入力電流入力電流：40 mA - カウント感度（200 nm）Typ : 9.7 x 104 s-1・pW-1 - カウント感度（300 nm）Typ : 3.7 x 105 s-1・pW-1 - カウント感度（400 nm）Typ : 4.9 x 105 s-1・pW-1 - カウント感度（500 nm）Typ : 3.7 x 105 s-1・pW-1 - 600 nmでのカウント感度 Typ : 1.1 x 105 s-1・pW-1 - 700 nmでのカウント感度 Typ : 7.7 x 103 s-1・pW-1 - カウント直線性：5.0×106s-1 - ダークカウント Typ.：50 s-1 - ダークカウント最大：100s-1 - パルスペア分解能：20ns - 出力パルス幅：10ns - 出力パルス幅Min.：2V - 出力パルス幅 標準：2.2 V - 推奨負荷抵抗：50 Ω - 信号出力ロジック：正論理 - 動作周囲温度： +5 ℃～+40 ℃（注1 - 保存温度：-20℃～+50 - 重量：61g
