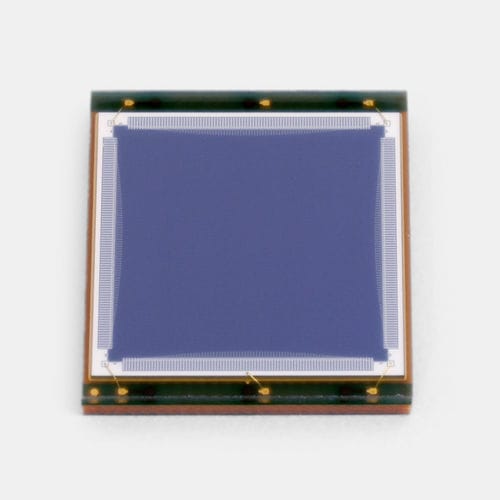

近赤外線（NIR）受光器 S15535

産業用高速

概要
S15535は、表面実装タイプの2次元位置検出器（PSD）で、従来品に比べて小型パッケージで優れた位置検出特性を提供します。コンパクトな実装で高精度な位置検出を目的として設計されており、無鉛リフローはんだ付けに対応しています。

主な特長

• 表面実装タイプ（パッケージ寸法：12.8 × 11.6 × 1.5 mm）
• 感光面積：9 × 9 mm
• ピーク感度波長：980 nm（typ.）
• 光感度：0.6 A/W（typ.）
• スペクトル応答：380～1100 nm
• 暗電流が小さく、立ち上がり時間が短いため精度の高い測定が可能
• 無鉛リフローはんだ付け対応

代表的な用途

• レーザービーム位置モニタリング
• 光学的アライメントおよび追尾
• マシンビジョンやロボティクス
• 産業用位置検出

資料
データシート入手可能（488 KB、PDF）。

技術仕様

• 感光面積：9 × 9 mm
• パッケージ：ガラスエポキシ
• パッケージ寸法：12.8 × 11.6 × 1.5 mm
• ピーク感度波長（typ.）：980 nm
• 光感度（typ.）：0.6 A/W
• スペクトル応答範囲：380～1100 nm
• 暗電流（max.）：50 nA
• 立ち上がり時間（typ.）：2 μs
• 端子容量（typ.）：350 pF
• 電極間抵抗（typ.）：7 kΩ
• 測定条件：Typ. Ta = 25 ℃、特に記載のない限り
