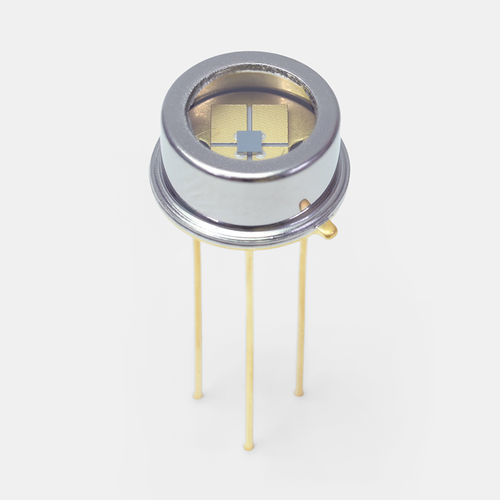

赤外線光起電性検出器 P17442-011MS

InAsSb

概要
P17442-011MSは、5 µm帯までの感度に優れるInAsSb光起電力型赤外線検出器です。専用の結晶成長とプロセス技術、および感度の温度係数を改善する裏面照射構造により高感度を実現しています。P16112/P16612シリーズに比べて感光面積を拡大し、出力信号を向上させています。本製品はRoHS準拠（鉛、水銀、カドミウム非使用）です。

主要な位置付け
高感度・高速応答の単一素子IR検出器（最大5 µm）。従来シリーズに対して感光面積を拡大し出力を向上させたタイプです。

特長

• 中波赤外域での高感度
• 高速検出に適した高速応答
• RoHS準拠（鉛・水銀・カドミウム不使用）

重要な製品注意事項

• 裏面照射構造により感度の温度係数を改善。
• P16112/P16612シリーズ比で感光面積を拡大し出力信号を増加。
• 環境に配慮した構造：鉛、水銀、カドミウムは使用していません。

スペクトル／性能ハイライト

• 典型ピーク感度波長：4.1 µm
• 典型カットオフ波長：5.3 µm

技術仕様

• 素子数：1
• 感光面積：1 × 1 mm
• パッケージ：金属
• パッケージ分類：TO-5
• 冷却：非冷却
• ピーク感度波長（typ.）：4.1 µm
• カットオフ波長（typ.）：5.3 µm
• 光電変換感度（typ.）：65 mA/W
• 検出率 D*（typ.）：1.0 × 10^9 cm·Hz^1/2/W
• 等価雑音電力（typ.）：1.0 × 10^-10 W/Hz^1/2
• 立ち上がり時間（typ.）：15 ns
• 端子容量（typ.）：100 pF
• 測定条件：Ta = 25 °C、Detectivity D*: λ = λp、fc = 1200 Hz、Δf = 1 Hz
