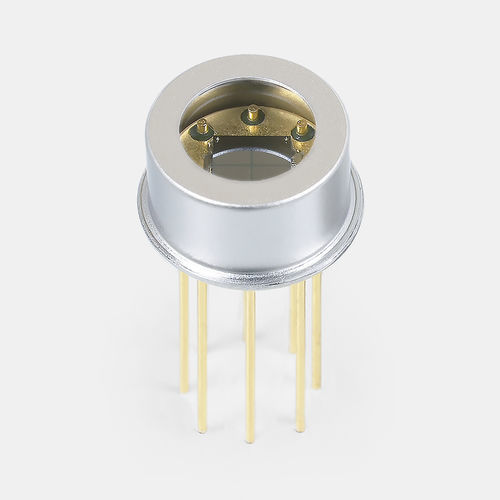

四分円フォトダイオード S16803

UV用分割型PIN

概要
S16803は、2次元に配置された4分割の感光面を持つクワドラント型のシリコン（Si）PINフォトダイオードです。位置検出、レーザー光軸のアライメント、紫外線（UV）照射の監視に適しています。

特長

• クワドラント（2 × 2）4分割素子
• UV領域での高感度
• UV光照射の監視における高い信頼性
• アウトガスの原因となる樹脂を使用していない

仕様

• 素子数：4分割
• パッケージ：金属
• パッケージ分類：TO‑5
• 冷却：無冷却
• 波長応答範囲：190〜1000 nm
• ピーク感度波長（typ.）：780 nm
• 光電感度（typ.）：0.125 A/W（測定条件：λ = 200 nm）
• 暗電流（max.）：500 pA（V_R = 10 V）
• カットオフ周波数（typ.）：90 MHz（λ = 405 nm、V_R = 10 V）
• 端子容量（typ.）：10 pF（V_R = 10 V、f = 1 MHz）
• 測定条件：特記なき場合 Typ. Ta = 25 °C。値は素子1つあたり（感光面を除く）

技術的特徴

• 素子フォーマット：クワドラント 2 × 2
• パッケージ材質：金属（TO‑5）
• 想定用途：位置検出、レーザーアライメント、UV監視
• 上記に代表的な動作条件と測定基準を記載
