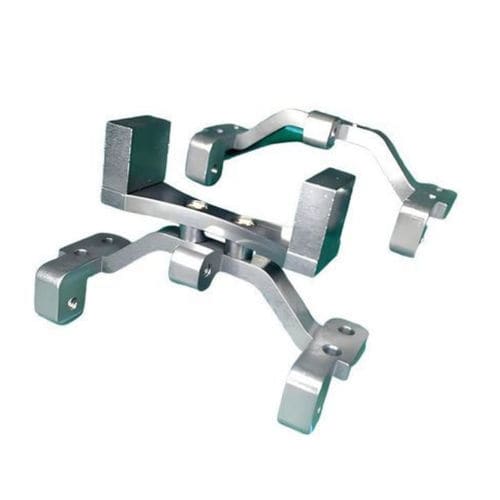

炭素鋼鋳造

鉄スチールアルミニウム

製品概要漢城自動化を選ぶ理由主な製品の特長

• 比類のない加工精度：ブラケットリンクは、精密ギアボックスと同じ工場で加工されています。TaesinのCNCフライス盤とBrotherのCNC旋盤によって、Hanshengはフライス加工と旋盤加工で±0.005mm、研削加工で±0.002mmを達成しています。
• 大規模および高負荷能力：鋳造能力は3800×1500×1200mmまで拡張でき、横形マシニングセンタは2100×1060mmまでの部品を加工できます。
• ロストフォーム鋳造：抜き勾配のない複雑な形状に適しています。
• 重力鋳造：アルミニウム合金リンク用の高密度オプションです。 材料とプロセス仕様
• ダクタイル鋳鉄： GGG40、GGG50、GGG60（高強度）
• ねずみ鋳鉄： GG20、GG25（制振）
• 炭素鋼/合金鋼： 4140、42CrMo、WCB
• アルミニウム： A356、ZL101（軽量）

鋳造方法 樹脂砂型鋳造、グリーン砂型鋳造、ロストフォーム、重力鋳造 機械加工能力 CNCフライス加工、ボーリング加工、旋盤加工、研削加工、ワイヤー放電加工（西武M50B） 熱処理 焼ならし、焼なまし、焼入れ・焼戻し（Q&T）、応力除去 表面処理 ショットブラスト、下地塗装、粉体塗装、アルマイト、防錆油 技術パラメーターと公差

• 精密フライス加工： ±0.005mm
• 精密旋盤加工： ±0.005mm
• 超鏡面仕上げ： ±0.002mm
• 鋳造公差： ISO 8062 CT10-CT12（砂）、CT7-CT9（ロストフォーム/精密）

超鏡面仕上げ： ±0. 最大加工寸法：

• 鋳造： 3800ミリメートル×1500ミリメートル×1200ミリメートル
• CNC加工： 2100ミリメートル×1060ミリメートル（水平センター）
• 品質基準： ISO 9001認証

。 品質保証

• 構造ブラケットの検査基準は非常に厳しく、精密歯車（ISOレベル5）に匹敵します。
• CMM検査：
• CMM検査：すべての空間寸法と幾何公差（GD&T）の検証
• NDT（非破壊検査）：
• 装置：歯車検査機（複雑なプロファイル用）、硬さ試験機

。 用途

• 重建設機械：掘削機やローダーのバケットリンク、ブームピボット、シャーシブラケット
• 産業オートメーション：ロボットベース連結アーム、精密レールサポート（高い平坦度が必要）。
• 動力伝達装置：遊星ギアボックスおよびモーター用取り付けブラケット
• 農業機械：トラクターおよび収穫機用の高強度リンケージアーム

FAQ

• 機械加工
• 精密機械加工の100%は高度な設備で社内で行われ、品質とスケジュールを完全に管理しています。
• 厳しい公差
• H6/H7の内径公差と±0.005mm以内の位置公差は、ハイエンドのCNCセンターを使用して達成可能です。
• 3Dファイル形式： STEP（.stp）、IGES（.igs）、X_T、およびSolidWorksファイルが、公差仕様用の2D PDF図面とともに受け入れられます。
• 少量注文/プロトタイプ：大量生産鋳造の前に、ソリッドブロックまたは3Dプリントされた砂型からCNC機械加工により、迅速なプロトタイピングがサポートされます。 特徴/技術仕様
  • 材料のオプション：ダクタイル鋳鉄（GGG40、GGG50、GGG60）、ねずみ鋳鉄（GG20、GG25）、炭素/合金鋼（4140、42CrMo、WCB）、アルミニウム（A356、ZL101）
  • 鋳造方法：樹脂砂型鋳造、グリーン砂型鋳造、ロストフォーム、重力鋳造
  • 機械加工：CNC の製粉、ボーリング、回転、粉砕、ワイヤー EDM
  • 熱処理：
  • 表面処理：ショットブラスト、下塗り塗装、粉体塗装、陽極酸化処理、防錆油
  • 機械加工公差：±0.005mm（フライス加工/旋盤加工）、±0.002mm（研削加工）
  • 鋳造公差：ISO 8062 CT10-CT12 （砂）、CT7-CT9 （無くなった泡/精密）
  • 最高の鋳造のサイズ: 3800mm × 1500mm × 1200mm
  • 最高の CNC の機械化のサイズ: 2100mm × 1060mm
  • 質の標準：ISO 9001認証
  • 検査：
