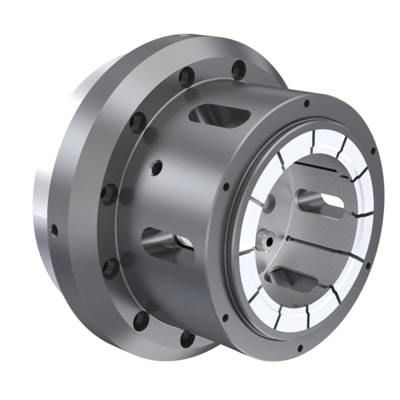

正面削りコレットチャック

ターニング用途用内径旋削用溝削り

製品概要 Rim-Lokのコレットチャック（標準コレットチャック）は、ワーク保持に対する迅速で柔軟、かつコスト効率の高いソリューションを提供します。二次・最終旋削工程を想定して設計されており、プルバック式チャックとして安定した保持を実現します。軽量でコンパクトな設計はほとんどの標準CNC旋盤に適合し、機械の主シリンダーで作動させることができます。Forkardtによる独自の材料選定と焼入れ処理を用いた製造により、長寿命、段取り・ダウンタイムの短縮、安定したワーク保持を実現します。Forkardtのコレットは0.0005" TIR（0.013 mm）以内の再現性を有し、加工中の安定した保持を保証します。

利点

• 作業速度への加速が速く、サイクルタイムを短縮し生産性を向上
• 遠心力の影響が小さく、回転速度全域でより一定の締め付け力を維持
• 把持範囲の拡大によりチューブや薄肉部品の変形リスクを低減
• 振動低減
• セットアップ時間の短縮
• 精度の向上
• 異物混入に強いシール設計
• 高速回転対応かつ高把持力
• 横方向位置決めのためのプルバック作動
• 軸方向の固定位置決め
• モジュラー設計により互換性を確保

技術仕様

• ID GripおよびOD Gripのバリエーションを用意
• シール構造
• 高回転対応
• 高把持力
• 再現性：0.013 mm（0.0005"）以内
• 自動投入システムに対応
• 横方向位置決め用のプルバック作動
• 軸方向の固定位置決め
• ドローバー/チューブ駆動対応
• 特殊用途向けに容易に改造可能
• モジュラー設計により互換性あり
• 複数の機械取り付けに対応

用途

• 側面切削力が増大する用途
• 外径に対する重切削や溝入れ
• ラフ加工
• 研削
• 固定式マシニングセンタ
• 自動車用ディファレンシャルケース
• 自動車部品の結合（CG join）
• 航空機ロータ部品
• 立形旋削作業

仕様詳細

• 商用製品名：Rim-Lok ID Grip Collet System
• 把持タイプ：ID GripおよびOD Gripのバリエーション
• 作動：横方向位置決め用プルバック作動；ドローバー/チューブ駆動；機械の主シリンダーと互換
• 位置決め：軸方向の固定位置
• 設計：シールされたモジュラー設計により互換性と複数の機械取付に対応
• 性能：高回転対応と高把持力；締め付けに対する遠心力の影響を低減
• 再現性：0.013 mm（0.0005"）以内またはそれ以上
• 適合：自動投入システム；特殊用途への改造が容易
• 構造：独自の材料選定と熱処理プロセスにより寿命延長とダウンタイム削減
• 形状：ほとんどの標準CNC旋盤に適合する軽量コンパクト設計
