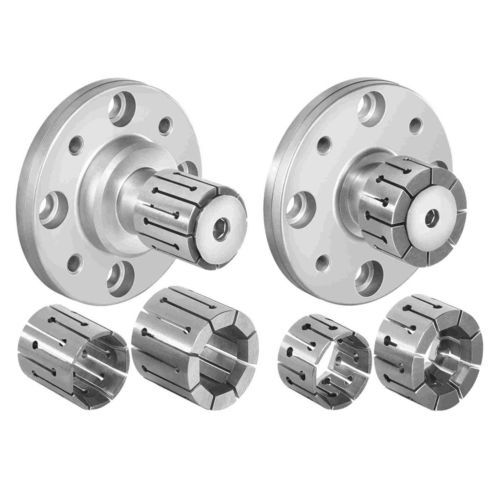

空圧式コレット Tork-Lok ID

概要
Tork-LokのIDグリップコレットシステムは、標準コレットや3爪チャックに代わる多用途なワークホルディングソリューションであり、生産性、セットアップおよび段替えの速度、精度を向上させつつ、ワークのばらつきに対応する広い内径把持範囲を提供します。

設計と一般情報
Tork-Lokのアーバ設計は柔軟なホルディングプラットフォームを提供します。コレットとアーバの精密研削フラットは長期的な精度とトルク伝達を向上させます。コンポーネントは標準化されており、交換性と多様な組合せを可能にします。アーバは真中心で直穴またはテーパ穴を位置決めします。システムはインチ（English）およびメートル（Metric）アーバで提供されます。メートルアーバは三穴の取り付けパターン、サイズおよび平行度に対する厳しい公差、より良い位置決めのための精密研削面、およびフランジ上のエアセンス用の配慮を備えています。両タイプのアーバは同一のコレットを使用可能です。オプションの治具は、初期費用が低く保守が最小の手動ロッキング治具、または平面取付け可能でエアバルブにより作動する空気シリンダーを含みます。

利点

• ワークのばらつきに対応する柔軟な把持範囲
• メートルおよびインチ（English）アーバを選択可能
• 標準化されたコンポーネントにより交換性と多様な組合せを実現
• 自立型の空気シリンダー付きまたは手動ロッキング治具のオプション
• 精密研削フラットが位置決め精度とトルク伝達を改善
• アーバは真中心で直穴またはテーパ穴を位置決め
• メートルアーバは改良された取り付けパターンと厳しい公差を有する

技術的特徴

• 長期的な精度とトルク伝達を改善するためのコレットおよびアーバの精密研削フラット
• コレット、アーバ、治具の柔軟な組合せを可能にする標準化された交換可能なコンポーネント
• アーバは真中心で直穴またはテーパ穴を位置決め
• メートルアーバ：三穴パターン、サイズおよび平行度に対する厳しい公差、精密研削面、エアセンス用フランジ配慮
• オプション：手動ロッキング治具または空気シリンダーによる作動

用途

• 自動車用デファレンシャルケース
• 自動車用ローター
• ボールジョイント
• ピストン
• 前輪用ブレーキドラム
• ギアブランク
• ポンプハウジング
• 圧縮プレート

入手可能なTork-Lok IDシステム

• Tork-Lok ID LS — Longシリーズ、Englishマウントアーバ
• Tork-Lok ID SS — Shortシリーズ、Englishマウントアーバ

技術仕様

• 製品ファミリ：Tork-Lok ID Grip Collet System
• アーバ設計：English（インチ）およびMetric（メートル）
• メートルアーバの改良点：三穴取り付けパターン、サイズおよび平行度に対する厳しい公差、精密研削面、エアセンス用フランジ配慮
• シリーズ：Long（LS）およびShort（SS）
• 治具オプション：手動ロッキング治具または空気シリンダー作動
• 把持方式：内径（ID）コレット把持
• 位置決め機能：真中心での直穴またはテーパ穴の位置決め
• コンポーネント交換性：標準化されたコンポーネントにより様々な組合せが可能
• 保守：手動治具は低保守；自動化向けに空気式オプションあり
