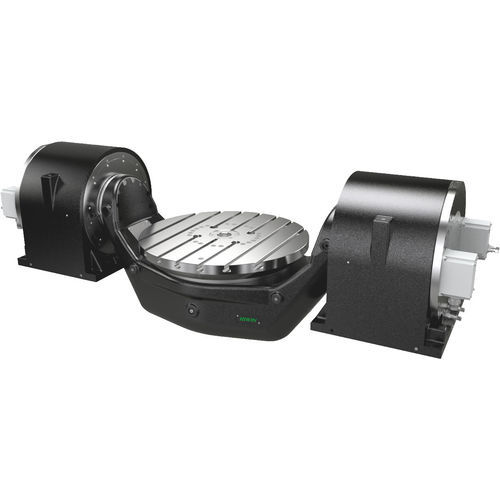

モーター駆動円テーブル RAB series

横型工作機械用複合工作機械用

概要
RABシリーズの回転・スイベルテーブルは、両側支持の直結駆動精密軸で、要求の高い加工用途に対応します。水冷式トルクモーターにより、極めて高い加速、継続およびピークトルクを発揮し、完全にバックラッシュのない動作を実現します。高分解能エンコーダにより±5角秒までの位置決め精度が得られます。柔軟なカスタマイズにより各種機械への統合が可能です。

対応機種
型式 | 回転軸 最大回転数 [1/min] | 回転軸 継続トルク [Nm] | 回転軸 ピークトルク [Nm] | テーブル径 [mm] | 最大荷重 [kg]
RAB-400 | 90 | 430 | 810 | 400 | 350
RAB-500 | 100 | 600 | 1,100 | 500 | 850
RAB-630 | 100 | 600 | 1,100 | 630 | 850
RAB-800 | 90 | 2,200 | 3,900 | 800 | 1,200

特長

• バックラッシュのない動作を実現する直結トルクモーター駆動
• 高剛性と高い繰り返し精度を実現する両側支持構造
• 高い加速と大きな継続／ピークトルクを可能にする水冷式モーター
• 高分解能エンコーダにより±5角秒までの高精度位置決め
• 用途に応じた複数のテーブル径と荷重容量
• 機械への組み込みに適した柔軟なカスタマイズ対応

技術仕様

• シリーズ名：RAB
• 精度：高分解能エンコーダ使用時、最大 ±5 角秒
• 駆動方式：直結駆動（トルクモーター）、水冷
• シリーズ最大ピークトルク：3,900 Nm（RAB-800）
• 継続トルクの例：430 Nm（RAB-400）、600 Nm（RAB-500 / RAB-630）、2,200 Nm（RAB-800）
• 回転軸最大回転数の例：90 1/min（RAB-400 / RAB-800）、100 1/min（RAB-500 / RAB-630）
• テーブル径：400 mm、500 mm、630 mm、800 mm
• 最大荷重：350 kg（RAB-400）、850 kg（RAB-500 / RAB-630）、1,200 kg（RAB-800）
• 代表的なピークトルク：810 Nm（RAB-400）、1,100 Nm（RAB-500 / RAB-630）、3,900 Nm（RAB-800）
