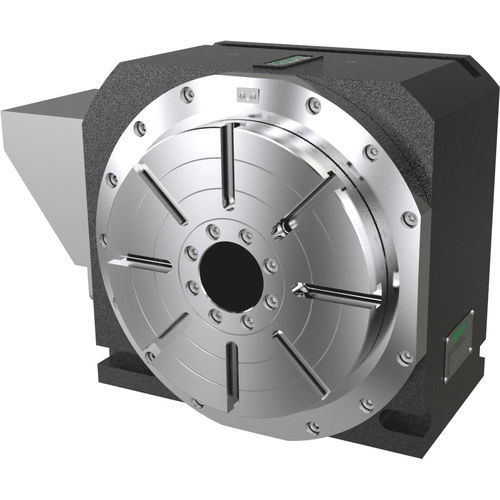

モーター駆動円テーブル RCV series

縦型コンパクトダイレクトドライブ

製品説明
RCVシリーズの垂直回転軸は、直結駆動でメンテナンス不要の高精度軸で、厳しい産業用途に対応します。トルクモーターにより最大1,000 1/minの回転数、高い加速性能およびバックラッシュのない動作を実現します。高分解能エンコーダにより±5秒角までの高精度を確保します。機種により最大800 kgまでの搭載荷重に対応し、機械への組込みに適したコンパクトなソリューションを提供します。柔軟なカスタマイズにより各種機械要件に適合可能です。

利用可能な機種

• RCV-125
• RCV-170
• RCV-250
• RCV-320

技術データ（抜粋）
型式 | 回転軸 最大回転数 [1/min] | 回転軸 定常トルク [Nm] | 回転軸 最大トルク [Nm] | テーブル径 [mm] | 最大搭載荷重 [kg]
RCV-125 | 400 | 31.3 | 59.4 | 125 | 20
RCV-170 | 200 | 106 | 203 | 170 | 50
RCV-250 | 140 | 148 | 280 | 250 | 160
RCV-320 | 90 | 430 | 810 | 320 | 250

特徴 / 技術仕様

• 直結駆動（トルクモーター）— ギアを用いない直接駆動
• メンテナンスフリー設計
• 機種によって最大1,000 1/minの高速回転に対応
• 高い加速性能とバックラッシュのない動作
• 高分解能エンコーダ、精度±5秒角まで
• シリーズとして最大搭載荷重800 kg（機種依存）
• 機種ごとの主要データ：最大回転数、定常トルク、最大トルク、テーブル径、最大搭載荷重（技術データ参照）
• 多様な機械要件に対応する柔軟なカスタマイズと組込み性
