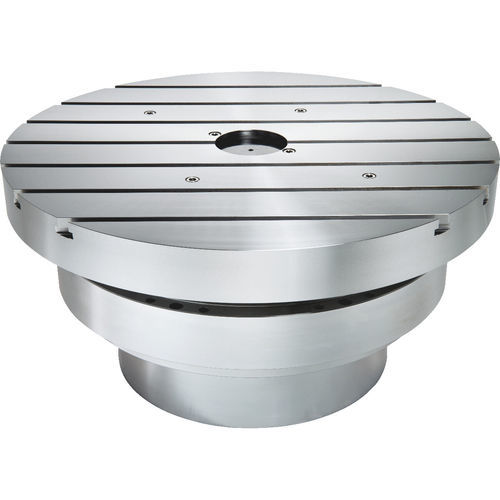

モーター駆動円テーブル RCH series

横型工作機械用素材加工用

製品説明
RCHシリーズの水平回転テーブルは、ダイナミックな加工工程向けに設計された直結駆動の無給油（保守不要）高精度回転軸です。水冷トルクモータにより、極めて高い加速度と大トルク、バックラッシュのない動作が可能です。高分解能エンコーダにより±5角秒までの高精度を実現します。柔軟なカスタマイズで各種機械への組込みに対応します。

対応バリエーション（表）
型式 | 最大回転軸速度 [1/min] | 連続トルク 軸 [Nm] | 最大トルク 軸 [Nm] | テーブル径 [mm] | 最大荷重 [kg]
RCH-200-SP | 2.000 | 27,9 | 52,7 | 200 | 50
RCH-200 | 280 | 63,5 | 120 | 200 | 100
RCH-400 | 115 | 480 | 910 | 400 | 500
RCH-600 | 100 | 1.290 | 2.400 | 600 | 850
RCH-800 | 80 | 2.000 | 3.600 | 800 | 1.800

特長

• 直結駆動、保守不要の高精度回転軸
• 高加速度・高トルクを実現する水冷トルクモータ
• バックラッシュフリーの動作
• 高分解能エンコーダにより±5角秒までの精度
• 機械への組込みを考慮した柔軟なカスタマイズ

仕様

• シリーズ: RCH
• 対応テーブル径: 200 mm、400 mm、600 mm、800 mm
• 最大回転軸速度（型式別）: RCH-200-SP 2.000 1/min; RCH-200 280 1/min; RCH-400 115 1/min; RCH-600 100 1/min; RCH-800 80 1/min
• 連続トルク範囲: RCH-200-SP 27,9 Nm から RCH-800 2.000 Nm
• 最大トルク範囲: RCH-200-SP 52,7 Nm から RCH-800 3.600 Nm
• 最大荷重範囲: RCH-200-SP 50 kg から RCH-800 1.800 kg
• エンコーダ精度: 最大 ±5角秒
• 冷却方式: 水冷トルクモータ
• 用途: 高加速度・高トルク・高角度精度を要求する動的加工プロセス
