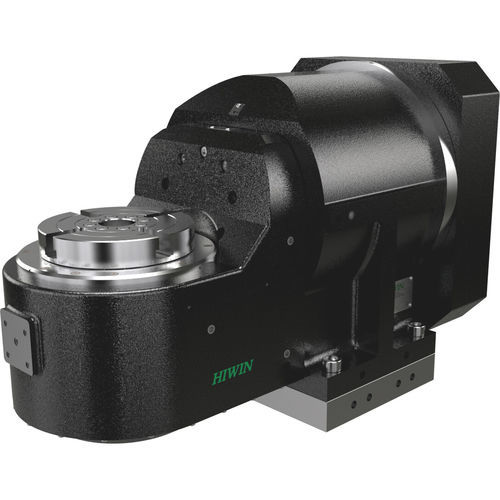

モーター駆動円テーブル RAS series

横型工作機械用フレキシブル

説明
RASシリーズの片面式回転・スイベルテーブルは、直接駆動のメンテナンスフリーな高精度軸で、コンパクトかつ動的な機械組み込みに適しています。水冷トルクモーターにより高い加速度とトルクを発生させ、バックラッシュのないダイレクトドライブが再現性のある位置決めを実現します。高分解能エンコーダにより最大1.5角秒の精度を達成します。モデルにより最大荷重は300 kgまで、最大回転速度はバリアントによって異なります。

利用可能なモデルと主要パラメータ

• RAS-170 — 最大回転軸速度: 200 1/min; 連続トルク: 35 Nm; ピークトルク: 66.5 Nm; テーブル径: 170 mm; 最大荷重: 30 kg
• RAS-200 — 最大回転軸速度: 200 1/min; 連続トルク: 63.5 Nm; ピークトルク: 120 Nm; テーブル径: 200 mm; 最大荷重: 50 kg
• RAS-200-SP — 最大回転軸速度: 2,000 1/min; 連続トルク: 27.9 Nm; ピークトルク: 52.7 Nm; テーブル径: 200 mm; 最大荷重: 50 kg
• RAS-250 — 最大回転軸速度: 200 1/min; 連続トルク: 145 Nm; ピークトルク: 275 Nm; テーブル径: 250 mm; 最大荷重: 85 kg
• RAS-320 — 最大回転軸速度: 150 1/min; 連続トルク: 205 Nm; ピークトルク: 390 Nm; テーブル径: 320 mm; 最大荷重: 200 kg
• RAS-650 — 最大回転軸速度: 100 1/min; 連続トルク: 600 Nm; ピークトルク: 1,100 Nm; テーブル径: 650 mm; 最大荷重: 300 kg

技術的特徴 / 仕様

• バックラッシュのない動作を実現するダイレクトドライブ（トルクモーター）
• コンパクトな組み込みに適した片面式の回転・スイベルテーブル設計
• メンテナンスフリーの高精度軸
• 高い加速度とトルクを可能にする水冷トルクモーター
• 最大1.5角秒の精度を達成する高分解能エンコーダ
• 高回転：モデルにより最大回転速度は2,000 1/minまで
• 最大300 kgまでの搭載能力（モデル依存）
• 機械組み込みに適したコンパクトでダイナミックな設計
• 用途別の統合に対応する柔軟なカスタマイズオプション
