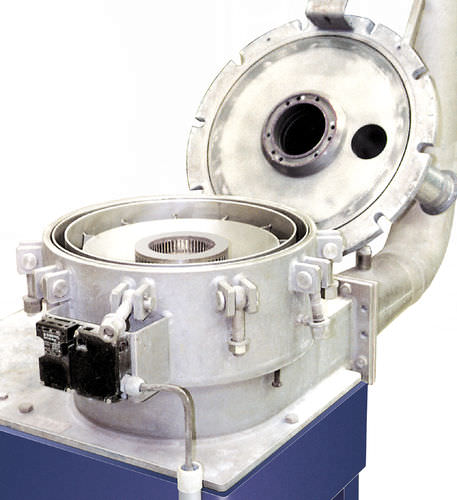

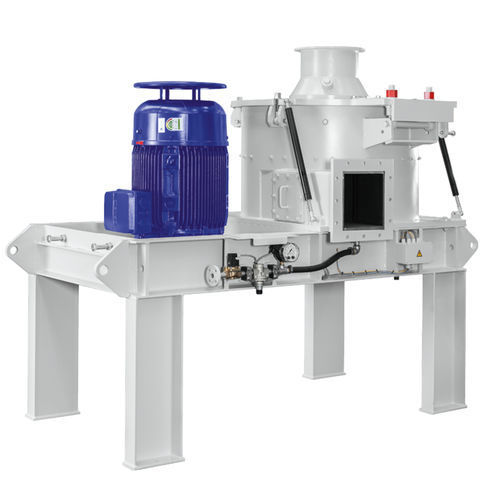

粉末用粉砕機 POWDERPLEX APP

円錐形縦型セレクター

d97 = 20～200 µmの粉体細度に対応するシングルローター式分級ミル 洗浄、点検、および粉砕要素の交換が容易 チルキャスト製ビーターを備えた粉砕ディスク 飛散のない微粉に対して高精度な選別を行う一体型エア分級機 動作原理 Powderplexミルの分級ホイールは粉砕ディスク上に設置され、これと同方向に回転するため、ローター、ベアリングユニット、駆動装置はそれぞれ1つずつで済みます。 必要な製品細度に応じて、APPには粗分級、中分級、または細分級用の分級ホイールが注文に応じて装備されます。スペーサーを使用して、分級ホイールと粉砕ディスクを堅固に接続します。駆動装置は注文に応じて追加されます。 気密式の供給計量ユニットから供給された原料は、供給ソケットを経由してビーターディスクの摩耗プレート上に投入され、そこで均一に分散された後、インパクトビーターに捕捉され、粉砕トラックに向かって弾き飛ばされます。粉砕は、原料がインパクトビーターおよび粉砕トラックに衝突することによって行われます。 作動用空気は接線方向から流入し、ビーターディスクと粉砕トラックの間を流れて粉砕室へと進入します。粉砕された原料は、この空気によって粉砕ゾーンから搬出されます。原料は偏向コーンの外側を伝って上方へ運ばれ、分級ホイールへと偏向されます。 作動空気は原料から微粉分を抽出し、分級ホイールのベーンを通って微粉排出部へと搬送する。粗粒分は分級ホイールによって排除され、重力によって下方へ落下し、さらなる粉砕が行われる。
