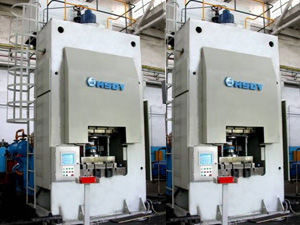

油圧式プレス機 Y46 曲げＣ形フレ−ムローラー
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式
- 機能
- 曲げ
- 構造
- Ｃ形フレ−ム, ローラー, 門型
- 制御
- PLC制御
- その他の特徴
- 回転式
- 圧力能力
最少: 350 kN
最大: 15,000 kN
- ストローク
650 mm, 1,000 mm
(25.591 in, 39.37 in)- 台幅
2,600 mm, 2,700 mm, 2,800 mm, 3,000 mm
(102 in, 106 in, 110 in, 118 in)- 台の長さ
4,800 mm, 5,800 mm, 6,000 mm, 6,300 mm, 6,560 mm
(189 in, 228 in, 236 in, 248 in, 258 in)- 最大圧力
20 MPa, 25 MPa
- 作業速度
最少: 2.5 mm/s
最大: 10 mm/s
- リターン速度
70 mm/s, 80 mm/s, 100 mm/s
- 接近速度
70 mm/s, 80 mm/s, 100 mm/s
- 油圧ポンプ動力
45 kW, 75 kW
詳細
Y46シリーズ回転ガントリー油圧プレスは、造船工場の鋼板を曲げたり、プレスしたりする重要な加工設備です。
1.通常のC型プレスや4気筒プレスと異なり、Y46の回転ガントリー油圧プレスは上下に移動することができ、上部プレスヘッダと下部作業台は同期または別々に両側に移動したり、回転したりすることができます。従って、加工中の位置と角度の調節が容易で、労力の軽減、生産性の向上、精度の向上につながります。
2.回転ガントリー油圧プレスは、機械の前後に昇降可能な2組のローラーテーブルが設置されており、自動度とツーリング効率を大幅に向上させます。
3.PLC、タッチ操作ターミナル、アブソリュートエンコーダ、工業シーンバスI/Oモジュール制御、ストロークと角度のデジタル表示、ローラーテーブルとリモートコントローラを手で制御するための同じ操作パネルなどの先進的な電気制御システムを採用しています。
---
