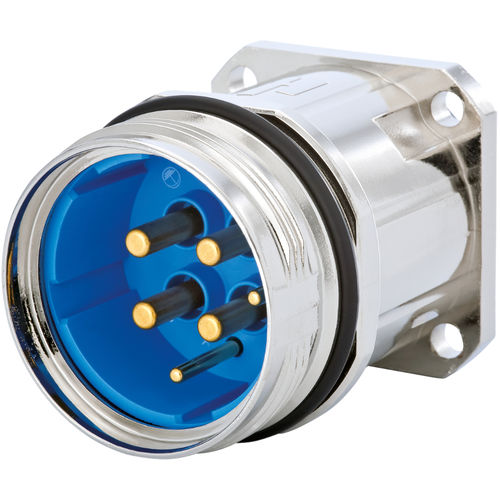

接続の特徴 - Crimp
カラーコンタクトインサート - ブルー
コンタクトØ パワー - 3.6 mm
接触Ø信号 - 2 mm
圧着の範囲 - 0.14 - 10 mm2
保護等級 - 3
プラグイン側の外部ネジ - M40 x 1,5
フランジ - 40 x 40 mm
穴径 - 4 x Ø 4,5 mm
穴の間隔 - 30 mm
ハウジングタイプ - パネル
挿入物 - ピン
取り付けタイプ - フランジ,フロントウォール
絶縁抵抗パワー - > 10^13 Ω
絶縁抵抗信号 - > 10^13 Ω
長さ(L) - 51 mm
ハウジングの材質 - 亜鉛ダイキャスト
ハウジング表面-ニッケル
絶縁体 - PBT
材質シール/Oリング - FKM(FPM),NBR
最大接触抵抗データ - 3 mOhm
最大接触抵抗データ - 3 mOhm 最大接触抵抗パワー - 1 mOhm
公称電流パワー - 55 A
公害度3における公称電圧 電力 - 600 V
公害度3の信号時の公称電圧 - 300 V
公称電流信号 - 28 A
PE接点の数 - 1
電源端子の数 - 3
信号用接点の数 - 2
ポールの数 - 6
ポールピクチャー - 2 + 3 + PE
保護等級 - IP 67,IP 69 K
シールタイプ - O-リング
シールド - 非シールド
温度範囲 - -40°C ~ +125°C
端子断面積パワー - 2.5 - 10 mm2
端子断面積信号 - 1.5 - 1.5 mm²
テスト電圧パワー - 4000 V
テスト電圧信号 - 2500 V
TWILOCKスレッド - M40 x 1,5
バージョン - TWILOCK-S
最小嵌合サイクル - > 500
パネルホール - Ø 32 + 0.1 mm
---
