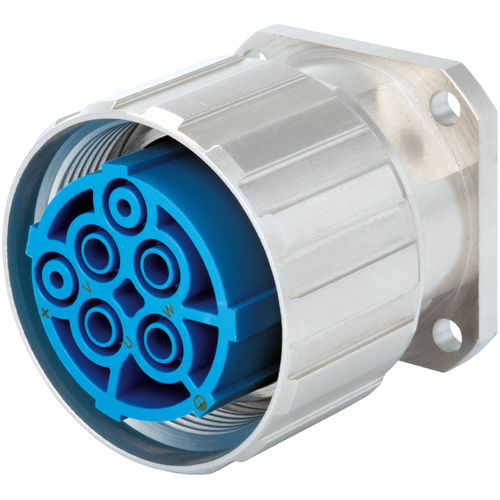

データコネクター 7.744.023.000

ソケット圧着フランジ取り付け

接続の特徴 - Crimp カラーコンタクトインサート - ブルー コンタクトØ パワー - 3.6 mm 信号用コンタクトØ 2 mm 圧着の範囲 - 0.14 - 16 mm2 保護等級 - 3 ハウジングタイプ パネル インサート - ソケット 取り付けタイプ - フランジ、フロントウォール 絶縁抵抗パワー - > 10^13 Ω 絶縁抵抗信号 - > 10^13 Ω プラグイン側の内ねじ - M40 x 1,5 ローレットナット-Ø プラグイン側 - 45.6 mm 長さ（L） - 44.2 mm ロッキングタイプ - ねじ接続 材質ハウジング：銅-亜鉛合金 ハウジング表面材質：ニッケル 材質 絶縁体 - PBT 材質シール／Oリング - FKM（FPM），NBR 最大接触抵抗パワー - 1 mOhm 最大接触抵抗信号 - 3 mOhm 公称電流 - 55 A 公害度3における公称電圧 電力 - 600 V 公害度3の信号時の公称電圧 - 300 V 公称電流信号 - 28 A PE接点の数 - 1 電源端子の数 - 3 信号用接点の数 - 2 ポールの数 - 6 ポールピクチャー - 2 + 3 + PE 保護等級 - IP 67,IP 69 K シールタイプ - O-リング シールド - 非シールド 適したPE-/FEコンタクト 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 適合するパワーコンタクト 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 適合するシグナルコンタクト - 7015952002 温度範囲 - -40°C ～ +125°C 端子の断面積 - 2.5 - 16 mm² (パワー) 信号用端子 - 1.5 - 1.5 mm² (端子断面積) テスト電圧パワー - 4000 V テスト電圧信号 - 2500 V バージョン - ソケットインサート用 レンチサイズ (SW) - 40 mm 最小嵌合回数 - > 500 パネルホール Ø 32 + 0.1 mm
