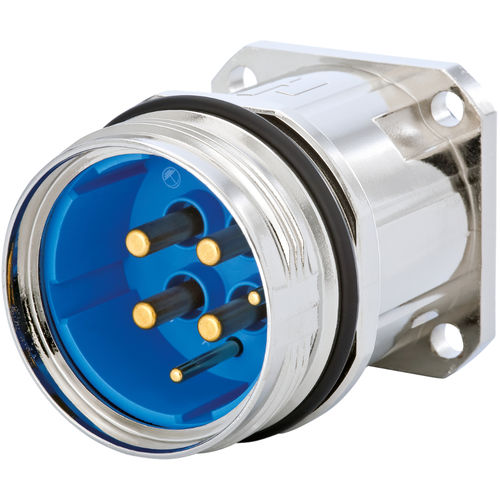

RFコネクター 7.740.023.000

DIN円形圧着

圧着接続の特徴 カラーコンタクトインサート - 青 コンタクトØ パワー - 3.6 mm 信号用コンタクトØ 2 mm 圧着の範囲 - 0.14 - 16 mm2 保護等級 - 3 プラグイン側外ネジ M40 x 1,5 フランジ - 40 x 40 mm 穴径 - 4 x Ø 4,5 mm 穴の間隔 - 30 mm ハウジングタイプ - パネル 挿入物 - ピン 取り付けタイプ - フランジ,フロントウォール 絶縁抵抗パワー - > 10^13 Ω 絶縁抵抗信号 - > 10^13 Ω 長さ（L） - 51 mm ロックタイプ - ねじ接続 ハウジングの材質 - 亜鉛ダイキャスト ハウジング表面-ニッケル 絶縁体の材質 - PBT 材質シール／Oリング - FKM（FPM），NBR 最大接触抵抗パワー - 1 mOhm 最大接触抵抗信号 - 3 mOhm 公称電流 - 55 A 公称電圧（汚染度3の場合） 電力 - 600 V 公害度3の信号時の公称電圧 - 300 V 公称電流信号 - 28 A PE接点の数 - 1 電源端子の数 - 3 信号用接点の数 - 2 ポールの数 - 6 ポールピクチャー - 2 + 3 + PE 保護等級 - IP 67,IP 69 K シールタイプ - O-リング シールド - 非シールド 適したPE-/FEコンタクト 7015953601, 7015953611, 7015953621, 7015953623, 7015953631 適合するパワーコンタクト 7015953601, 7015953611, 7015953621, 7015953622, 7015953631 適合するシグナルコンタクト - 7015952001 温度範囲 - -40°C ～ +125°C 端子の断面積 - 2.5 - 16 mm² (パワー) 信号端子 - 1.5 - 1.5 mm² 断面積 テスト電圧パワー - 4000 V テスト電圧信号 - 2500 V バージョン - ピンインサート用 最小嵌合回数 - > 500 パネルホール - Ø 32 + 0.1 mm
