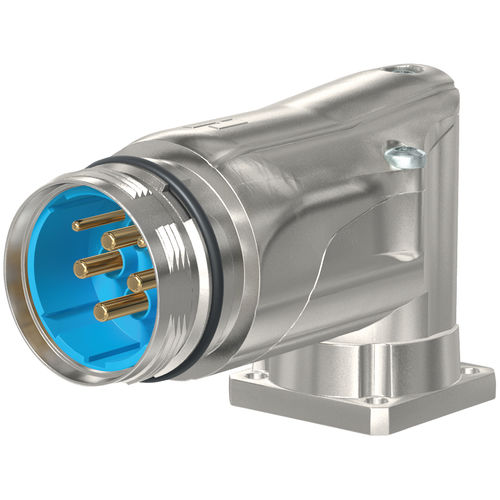

データコネクター 7.749.023.00S

圧着フランジ取り付け差し込み式

六角レンチ/トルクス - T20 接続の特徴 - クリンプ コンタクトインサートの色 - 青 コンタクトØ パワー - 3.6 mm 信号用コンタクト-Ø 2 mm 圧着範囲 - 0.14 - 10 mm² 以内 保護等級 - 3 プラグイン側の外部ネジ - M40 x 1,5 フランジ - 40 x 40 mm 穴径 - 4 x Ø 4,5 mm 穴の間隔 - 30 mm ハウジングタイプ - パネル - 右アングル 挿入物 - ピン 絶縁抵抗パワー - > 10^13 Ω 絶縁抵抗信号 - > 10^13 Ω 長さ（L） - 103 mm ハウジングの材質 - 亜鉛ダイキャスト ハウジングの表面-青色不動態化処理 絶縁体：PBT 材質シール／Oリング - FKM（FPM），HNBR 最大接触抵抗データ - 3 mOhm 最大接触抵抗 パワー - 1 mOhm 最大接触抵抗信号 - 3 mOhm 公称電流パワー - 55 A 公害度3における公称電圧 電力 - 600 V 公害度3の信号における公称電圧 - 300 V 公称電流信号 - 28 A PE接点の数 - 1 電源端子の数 - 3 信号用接点の数 - 2 ポールの数 - 6 ポールピクチャー - 2 + 3 + PE 保護等級 - IP 67,IP 69 K シールタイプ - O-リング シールド - 非シールド 温度範囲 - -40°C ～ +125°C 端子断面積パワー - 2.5 - 10 mm2 端子断面積信号 - 1.5 - 1.5 mm² テスト電圧パワー - 4000 V テスト電圧信号 - 2500 V TWILOCKネジ山 - M40 x 1,5 バージョン - 右アングル、TWILOCK-S 最小嵌合サイクル - > 500 パネルホール - Ø 32 + 0.1 mm 回転可能範囲：330
