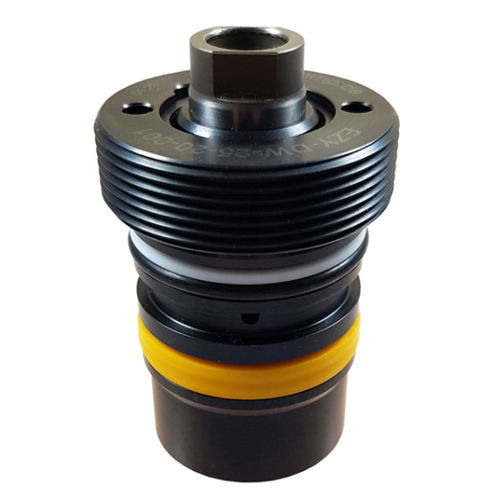

ピストン式シリンダ 200-2

コンパクトポジショニングスレッドボディｰ

ねじ込み式ボディシリンダ、複動式 この複動式シリンダは、固定プレートやプラスチック射出成形用金型のプレートに組み込む際にスペースを節約します。複動機能により、ピストンの伸縮時にサイクルに依存したストロークが可能です。動作時間は、動力ユニットの可能流量と、動作するピストンまたはリングの面積体積から計算できます。 単動シリンダーとは異なり、両方のストローク方向が動力操作されます。ピストンロッド端には、NBR/FKM製の開閉式ワイパーと金属製ワイパーが装備されています。メタルワイパーは、切粉がソフトワイパーに侵入するのを防ぎ、ピストンの詰まりを防止します。この予防措置によりシールが保護され、シリンダーの寿命が延びます。 特別な特徴 金属製ワイパーの採用により切粉の侵入を防止 省スペースでの位置決めが可能 完全に収納可能なハウジング パイプなしでオイル供給 多様なマニホールドオプション 標準シリンダーと特殊シリンダーがあります。 作動条件 オイルは、穴あけされた油路によって固定具本体の内側に供給されます。ドリルの切りくずがシールを傷つけ、漏れや取り付けの失敗を引き起こす可能性があるため、細心の注意を払って清掃することが非常に重要です。シリンダーは、Oリングとサポートリングの組み合わせでシールされています。コンパクトな設計のため、ねじ込み式ボディのシリンダーには戻りストロークのための内部ストップがなく、組立穴の穴底を使用します。
