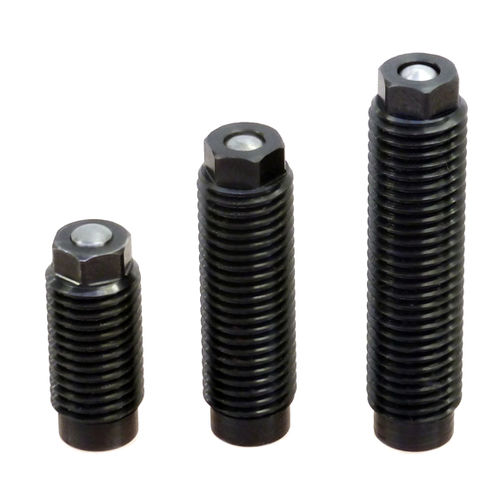

ピストン式シリンダ 210-4

単動式クランプ用スレッドボディｰ

小形ねじ込み式ボディシリンダ 単動ねじ込み式ボディシリンダは、小形設計のため、小さなワークの把持に最適です。シリンダ間隔が15mmと小さいため、マルチクランプ治具にねじ込んでスペースを節約できます。圧油の供給は、穴あけ加工されたチャンネルを通して行われます。シリンダーは、付属のカントシールにより、ネジ穴の地面に対してシールされています。 20mm以上のワーク公差は、シーリングナット（付属品）で補正できます。シーリングナットを使用すると、シリンダーのねじ込み深さを連続的に調整できます。また、ねじ込み穴の上端でシリンダーをシールし、漏れを防ぎます。 特別な特徴 小さなワークの把持に最適 省スペースの取り付けオプション 無段階で調整可能なビルトイン深さ ドリルチャンネルによる配管レス給油 標準シリンダーと特殊設計が可能 重要事項 リセットスプリング付きねじ込み式ボディシリンダは、クランプを解除し、引き込んだ状態では荷重に耐えません。侵食性のある切削液やクーラントに直接さらされないようにシリンダを保護してください。一般的な使用条件やその他の情報は、カタログまたはインターネットのページでご覧いただけます："推奨事項と仕様" 使用圧力：pmin.5 bar、pmax.500 bar 作動方式： リセットスプリング付き単動式 ピストン径： 8 mm ストローク 5、10 または 16 mm クランプ力： 100 barで0.5 kNから500 barで2.5 kNまで 必要オイル 0.5 cm³/10 mm ストローク オイル供給： ドリルチャンネル シール NBR -10°C ～ +80°C
