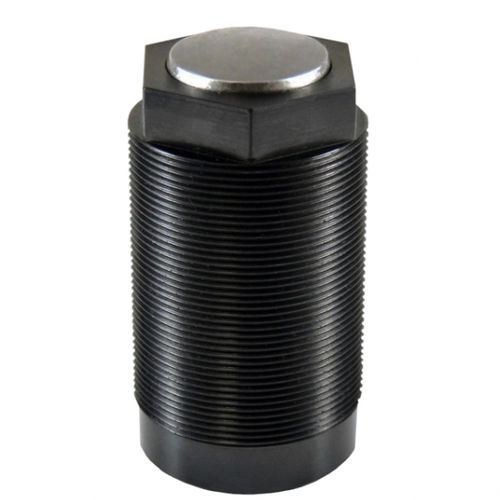

油圧式シリンダ 210-2

ロータリーピストン式単動式

ねじ込み式ボディシリンダ、リセットスプリング付き 省スペース型クランプシリンダとして使用され、コンパクトな設計が特徴です。内部のストロークリミッタにより、カウンタークランプ面がなくてもシリンダを操作することができます。ダブルワイパーリングの採用により、動的リークを低減します。 ねじ込み式ボディシリンダは、油圧作動の単動式です。復帰は内蔵スプリングによって行われる。作動油はドリル穴から供給される。シリンダーはリングシールによってねじ込み穴の底面に密閉されている。プランジャーの設計により、ピストンロッドのブリーディングは不要である。 特別な特徴 様々な設計による多様性 引き込みも可能 通気接続不要 球面ピストン ダブルワイパー無しも有りも可能 標準シリンダーと特殊設計が可能 重要な注意事項 シリンダは、引込み位置で最大クランプ力まで負荷をかけることができます。アグレッシブな研磨剤やクーラントの直接的な影響からシリンダを保護してください。一般的な使用条件やその他の情報については、「推奨と仕様」をお読みください。 シリーズ製造用マルチクランプ治具 異なるワークピース（フランジプレートなど）の連続製造に、マルチクランプ治具を使用します。 冶具は回転テーブル上に設置されます。クランプ長さは600 mmです。 ピストン径 20 mm、ストローク 15 mm の単動式ねじ込みボディシリンダー48本と、呼び径 5 mm の単動式 6 ステーションのロータリーバルブカップリングを使用。
