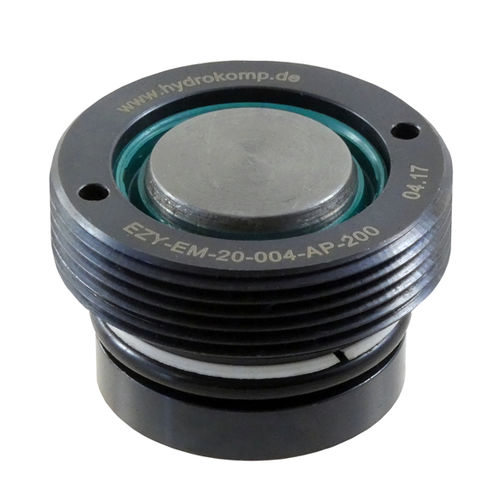

油圧式シリンダ 210-1

ピストン式単動式クランプ用

ねじ込み式ボディシリンダー、ストロークリミッター付き ねじ込み式ボディシリンダーは、クランプシリンダーやロックシリンダーとして省スペースのソリューションです。様々な作業用のコンストラクションモジュールとして適しています。このシリンダは、例えばプレスクランプ装置にも最適です。このシリンダーの特長は、コンパクトな構造です。内部ストロークリミッターにより、シリンダはカウンタクランピングなしで操作することもできます。ピストンロッド端はクラウニングされています。ねじ込み式ボディシリンダは、油圧のみ単動で作動します。その結果、明確な抽出時間のみが与えられます。リセットは内蔵の圧縮スプリングによって行われる。そのため、リセット時間を正確に決めることはできない。作動油は穴のあいた流路から供給される。 シリンダーを取り付けた後、ねじピン M4x6 によってねじ M45x1.5 に固定します。供給範囲 供給範囲には、内六角と面取りが施されたこのねじピンが含まれます。 特別な特徴 クランピングシリンダーおよびロックシリンダーとして最適 カウンタークランプ面なしで使用可能 内部ストロークリミッター付き 大型球面ピストン ソフトワイパーなしとあり 標準シリンダーおよび特殊設計が可能 油圧式クイックアクションクランプ治具 12個のねじ込み式ボディシリンダーを備えた油圧式クイックアクションクランプ治具。標準化されたクランプエッジ厚さ20mmにクランプされます。 クランプバーは二重回路の油圧クランプシステムから供給されます。つまり、一方のクランプ回路で圧力が低下した場合でも、機械が停止するまで第2のクランプ回路によってクランプ効果が維持されます。
