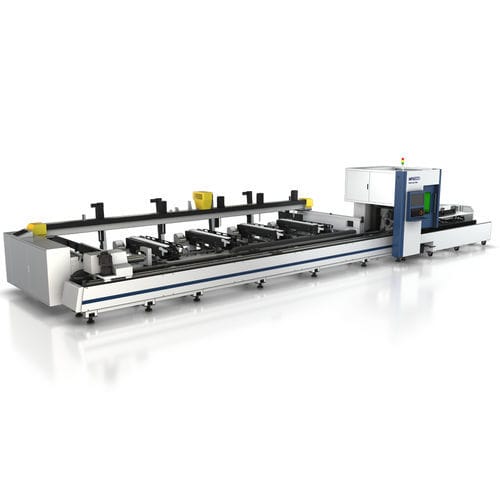

ファイバーレーザー切断機 MP6022D

金属用管CNC

製品概要
Hymson MP6022Dシリーズは、チューブ専用のファイバーレーザー切断機で、生産性と加工精度を高めるために全面的に強化されたソリューションです。半自動または全自動の上料構成に対応し、工場レイアウトに合わせた構成が可能です。

主な特長

• 小・中径パイプの高速・高精度切断に対応
• 空気圧式完全密閉一体型チャックにより安定した把持と優れた防塵性を実現
• 標準でネスティングソフト搭載、材料効率を最適化
• FSCUTプロフェッショナルチューブ切断システムにより多機能を統合
• 半自動／全自動の上料オプションで人件費削減に寄与
• ショートテール対応で材料利用率を最大化可能

機械構造
プレート‑チューブ溶接構造を採用。本体は応力除去のため焼鈍処理済み。ガイド面の平坦度・真直度 ≤0.05 mm、最大表面粗さ 0.8。

空気圧式完全密閉チャック
フルストローク高精度チャック、強い把持力、大きな把持行程、低い回転慣性、高回転速度でほとんどの切断要求を満たします。リアチャックは完全密閉の防塵構造です。

補助サポート
可変径ホイールにより高速回転時のチューブの揺れを防ぎ、切断時の回転精度を確保。給餌時の案内と支持を行います。

荷降ろし機構
サーボ式昇降反転プレートプラットフォームを採用し、回転中のチューブの揺れを抑制。異なるサイズに自動適応して荷降ろし効率を向上させます。

MP6022D — 半自動上料構成

• 丸管：φ15 mm ～ φ120 mm
• 角管/矩形管：□15 mm ～ □120 mm
• 上料管長：6200 mm
• 最大積載質量：500 kg
• 床面積（参考）：7000 mm x 3000 mm

MP6022D — 全自動上料構成

• 丸管：φ15 mm ～ φ180 mm
• 角管/矩形管：□15 mm ～ □140 mm
• 上料管長：3000–6200 mm
• 最大積載質量：2000 kg
• 床面積（参考）：8000 mm x 4000 mm

CNC制御システム
FSCUT制御システム（Windows 10ベース）、EtherCAT通信。レーザー切断専用モジュール統合、タッチ表示で操作が容易、ワイヤレスキーボード／マウス対応。

選ばれる理由 — Hymson

• 切断エリアに局所的に効くインテリジェント集塵システム
• ガス制御のインテリジェント化により最大50％のガス節約
• オートフォーカスによる迅速かつ高精度な焦点合わせ
• ギアとラックの全自動潤滑システムで保守負担を軽減
• 工場研修を受けた技術者による設置・教育・サポートを提供

技術仕様

• 機種：MP‑6022D / MP6022D
• チューブ仕様（全自動上料）：丸管 Φ15–Φ180 mm；角管/矩形管 □15–□140 mm
• チューブ仕様（手動上料）：丸管 Φ10–Φ220 mm；角管/矩形管 □10–□150 mm
• 切断残材長さ：≥210 mm / 100 mm
• 単管最大重量：300 kg
• 典型床面積：12000 mm x 3000 mm（構成により変動）
• X/Y 位置決め速度：60 m/min；加速度：1.0 g；精度：0.03 mm
• Z 位置決め速度：60 m/min；加速度：2 g；精度：0.03 mm
• B1/B2 軸：無限回転 100 rpm；角加速度 100 rad/s²
