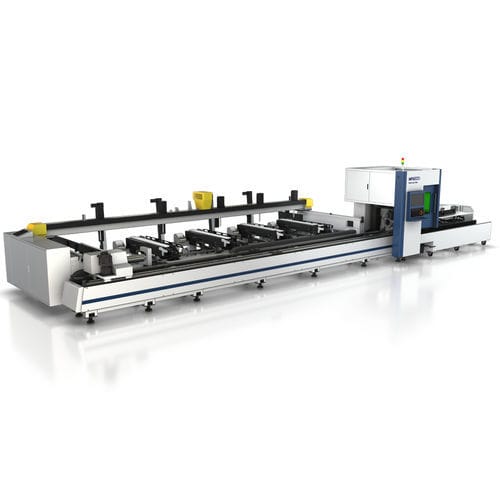

ファイバーレーザー切断機 MP-6012D金属用管CNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 管
- 制御タイプ
- CNC
- 用途
- 産業用
- 材料の搬入
- 手動搬入, 自動荷積み式
- 構成
- 大型
- その他の特徴
- 半自動, 高精度, 高速, 高効率, サーボ モーター
- X軸移動距離
3,000 mm, 6,200 mm
(118.11 in, 244.09 in)- パイプ径
最大: 120 mm
(5 in)最少: 10 mm
(0 in)- 切断速度
1 m/s
(3.281 ft/s)- 繰り返し切断精度
0.03 mm
(0.0012 in)- 加速度
11.77 m/s², 19.61 m/s²
(38.62 ft/s², 64.34 ft/s²)- 全長
最大: 12,000 mm
(472 in)最少: 7,000 mm
(276 in)- 全幅
最大: 4,000 mm
(157 in)最少: 3,000 mm
(118 in)- 重量
150 kg
(330.69 lb)- 積載量
最大: 2,000 kg
(4,409.2 lb)最少: 500 kg
(1,102.3 lb)
詳細
製品概要
主な特長
機械構造
気動式完全密閉チャック
補助支持
下料機構
ローディング構成
MP6012D 半自動ローディング
MP6012D 全自動ローディング
CNC 制御システム
性能指標（主要項目）
Hymson を選ぶ理由
技術仕様
- Hymson の MP6012D チューブファイバーレーザー切断機は、高効率レーザー加工と精密なチューブ切断向けに改良された産業用ソリューションです。
主な特長
- 小型～中型パイプの高速・高効率・高精度切断に対応。
- 気動式完全密閉一体型チャックにより、安定性・加工精度・防塵性能を向上。
- 標準でネスティングソフトを搭載、FSCUT プロフェッショナルチューブ切断システムにより効率的なプログラミングと加工が可能。
- 半自動または全自動の給材システムやショートテール処理をオプションで選択可能、材料利用率向上と人件費削減に貢献。
機械構造
- 板管溶接構造。主機は溶接後に焼鈍処理を施し内部応力を除去。
- ガイド面の平坦度・真直度 ≤0.05 mm、最大表面粗さ 0.8。
気動式完全密閉チャック
- フルストロークの高精度チャック：高い把持力、大きな把持行程、低い回転慣性、高回転速度。
- リアチャックは密閉防塵構造で保護性と信頼性を向上。
補助支持
- 可変径ホイールにより高速回転時のチューブの揺れを防止し、切断時の回転精度を確保。
- 給餌時の案内・支持により安定した材料搬送を実現。
下料機構
- サーボ式昇降反転プラットフォームで回転時の揺れを低減し、様々なサイズのチューブに自動適応して下料効率を向上。
ローディング構成
MP6012D 半自動ローディング
- 円形チューブ: φ15 mm～φ80 mm
- 角/矩形チューブ: □15 mm～□80 mm
- 積載チューブ長さ: 6200 mm
- 最大積載重量: 500 kg
- 床面積（半自動）: 7000 mm x 3000 mm
MP6012D 全自動ローディング
- 円形チューブ: φ15 mm～φ80 mm
- 角/矩形チューブ: □15 mm～□80 mm
- 積載チューブ長さ: 3000–6200 mm
- 最大積載重量: 2000 kg
- 床面積（全自動）: 8000 mm x 4000 mm
CNC 制御システム
- Windows 10 ベースで開発された FSCUT 制御システム。EtherCAT 通信でレーザー切断専用モジュールを統合。
- シンプルな UI、タッチ表示、ワイヤレスキーボード・マウスで直感的な操作が可能。
性能指標（主要項目）
- 機種: MP-6012D
- 自動供給時 対応径（円形）: φ15 mm–φ80 mm
- 手動供給時 参考径（円形）: Φ10 mm–Φ120 mm
- 角/矩形管: □15 mm–□80 mm（自動）、10 mm–□80 mm（手動）
- 切断残材長さ: ≥200 mm / 60 mm
- 単管最大重量: 150 kg
- 機械床面積（例）: 12000 mm x 3000 mm
- X/Y 位置決め速度: 60 m/min；加速度: 1.2 g；位置決め精度: 0.03 mm
- Z 軸 位置決め速度: 60 m/min；加速度: 2 g；精度: 0.03 mm
- B1/B2 軸: 無限回転 最大 150 rpm；角加速度 120 rad/s²
Hymson を選ぶ理由
- 切断領域に特化したインテリジェント集塵システムで換気効果を強化。
- インテリジェントガス制御で最大50%のガス節約。
- オートフォーカスで高速・高精度な焦点合わせ。
- 全自動潤滑システムによりメンテナンス性を向上。
- 設置・教育・サポートは工場訓練を受けた技術者が対応。
技術仕様
- 型式: MP6012D (MP-6012D)
- 用途: 丸管・角管・矩形管のファイバーレーザー切断
- 自動供給対応径（丸管）: φ15 mm–φ80 mm
- 手動供給対応径（丸管）: Φ10 mm–Φ120 mm
- 角/矩形管サイズ: □15 mm–□80 mm（自動）、10 mm–□80 mm（手動）
- 半自動積載長さ: 6200 mm
- 全自動積載長さ: 3000–6200 mm
- 単管最大重量: 150 kg
- 積載能力（半自動）: 500 kg；（全自動）: 2000 kg
- 床面積・性能: 上記参照
- 制御システム: FSCUT (Windows 10, EtherCAT)
- オプション: 半/全自動供給システム、ショートテール処理、等
