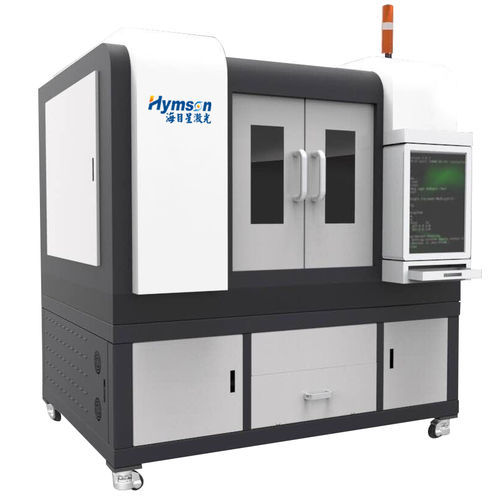

ファイバーレーザー切断機 HM6060

アルミニウム用ステンレススチール用銅用

概要
HMシリーズのファイバーレーザーCNC板金切断機 HM6060 は、金属板の精密レーザー切断向けに設計されており、精密切断、高速処理、安定した機械プラットフォームを提供します。

主なポイント

• コンパクトな設置面積での精密板金レーザー切断
• 高い切断生産性と低い運用コスト
• 銅/真鍮、アルミニウム、ステンレス鋼、炭素鋼に適合

特徴

• コンパクトな設計と高剛性を確保するほぞ穴構造の強化ベース
• 大画面とワイヤレス入力を備えた高効率CNC制御（Master 6000）
• 高度な切断モード：リープフロッグカット、自動障害回避、ライトニングカット、迅速穿孔、ブレークポイント再開、任意ポイント切り込み
• 工具開始時の段階的速度制御およびアルミ合金のバリなし切断（オプション）；マーキングと切断の自動切替
• 補助システム：局所集塵（インテリジェント）、ガス制御（インテリジェント）、オートフォーカス、全自動潤滑

適用材料
ステンレス鋼、炭素鋼、アルミニウム、銅/真鍮等の薄板。

サンプル / 適用例

• 高精度金属部品や板金部品の生産
• 適用分野：精密部品、産業部品、板金アセンブリ等

制御 / ガス管理 / 安全 / 煙の除去 / 予備部品
制御：ワイヤレスのハンドヘルドコントローラによる遠隔での起動/停止、焦点調整、送り速度、輪郭追従操作。
ガス管理：受圧槽と乾燥機を備えた空冷スクリューコンプレッサ；ガス消費が多い作業向けの低温ガス化装置はオプション。
安全：直射・反射・散乱レーザーから保護する認証済み保護メガネの着用が必要。
煙除去：切断時の煙や微粉塵を除去する排気ファンとフィルタ換気。
予備部品：保護メガネ、ノズル、一般消耗品。

設置場所の準備および設置要件
電源：≥60 kVA；三相電圧安定性 ±5 %；不平衡 <2.5 %；接地抵抗 <3 Ω。
圧縮空気：≥0.8 m3/min、供給圧 ≥7 bar、露点 ≤5℃、油分 ≤0.01 ppm、粒子 ≤0.01 μm。
補助ガス：O2 / N2、純度 ≥99.99%。
設置環境：基礎は図面通りに施工、温度 5–30℃、湿度 <70 %；必要に応じてレーザーと空調の分離/隔離および適切な接地を確保。

技術仕様

• レーザー発振器：ファイバーレーザー
• 出力：800–2000 W
• 型式：HM6060
• 加工範囲：600 × 600 mm
• 最大位置決め速度（X, Y）：100 m/min
