レーザー切断機 HP30035

炭素鋼用厚金属板用金属板用

製品概要

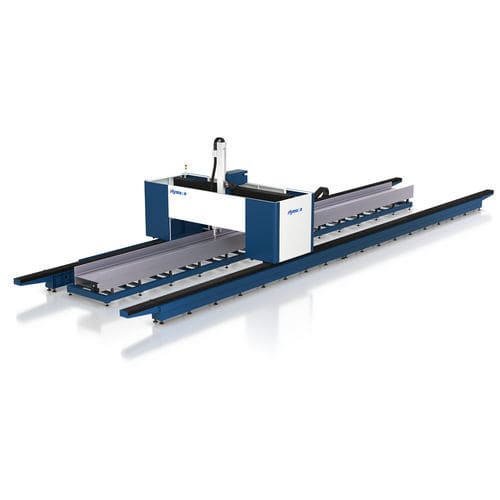

Hymson HP30035 は、Iビームや HW、HM、HN 型などの鋼構造向けに設計された特殊プロファイル用 CNC レーザー切断機です。切断、パンチング、溝切り機能を一体で提供します。

機械構造

• 分割構造のベッドを高強度プレートで溶接し、安定したフレームと長期の信頼性ある稼働を確保。
• 高温応力除去処理により、材料や溶接による内部応力を低減し、強度・精度・許容差を維持。

梁構造

• 高強度鋼製の梁により応力変形を低減し、安定した稼働を実現。

切断部

• 高強度ネガティブ面調整可能支持構造で、幅 200〜3000 mm の材料に対応。
• 底部支持は簡単に調整・交換可能で、メンテナンスコストを低減。
• オプションの複合切断テーブルで平板およびプロファイルの切断が可能。

サーボモーター

• ブランドのサーボモーターとドライブを採用し、高分解能エンコーダを装備。
• 高い動的性能、コンパクトな外観、エネルギー効率に優れる設計。

CNC システム
FSCUT レーザー切断制御システムは Windows 10 上で開発され、EtherCAT バス通信とモジュール統合設計を採用；すべてのシステムソフトは PC プロセッサ上で動作します。

• 高度な技術：PC プラットフォームベースの CNC 応用で、モジュール機能によりソフトウェアでの拡張が可能（ハード変更不要）。
• 優れた性能：5 軸連動と座標変換により複雑な多軸制御を実現；わずかにねじれたプロファイルの自動補正。
• 機能充実：用途に応じた豊富な機能オプションと最適化構成。
• 使いやすい操作性：リアルタイム CNC コアにより応答性を確保しつつ、操作は直感的。

特徴 / 主な仕様

• 型番 / シリーズ：HP30035
• レーザー出力：20000 W
• CNC システム：FSCUT（Windows 10、EtherCAT）
• 加工対象：H形鋼、U形鋼、アングル鋼、平板等
• 機能：セグメント切断、翼板・腹板切断、溝切り、マーキング
• 連動軸数：5 軸（X/Y/Z/A/B）
• ネスティングソフト：Tekla、SolidWorks、CAD と互換
• 加工プロファイル断面寸法：腹板 H ≤ 1200 mm；フランジ B ≤ 600 mm；長さ L ≤ 12000 mm
• 切断厚さ（炭素鋼、O2）：縦切り最大 20 mm；溝切り最大 30 mm
• 溝切り範囲：0–45°
• 位置決め速度 X/Y：40 m/min
• 加速度 X/Y：0.6 g
• 位置決め精度 X/Y：0.05 mm/10 m（≤10 m）、0.1 mm/全長
• 機械寸法（占有面積）：35 m x 5 m x 4.5 m
