空気加熱器

ガス用液体用

製品概要

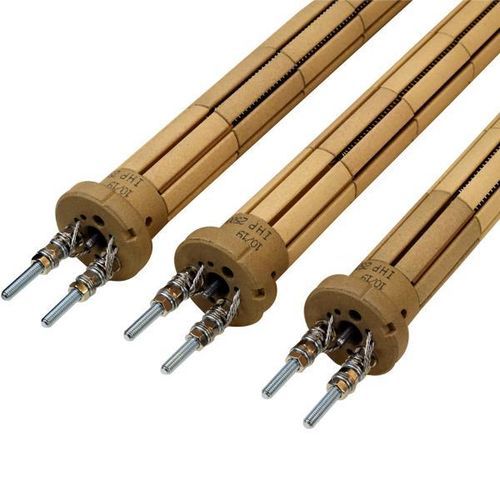

セラミックボビンヒーターはステアタイト（セラミック）製の加熱素子で、空気の直接加熱や、放射管内への挿入による間接加熱用途に適しています。必要な長さに合わせてセラミックセグメントを組み立てて製造します。各セグメントには開放型の加熱コイルを収める窪みがあり、コイルが筐体に接触するのを防ぎ、良好な電気絶縁を維持します。

構造と電気絶縁
開放コイルはセラミックの窪みに収まるため金属部品との直接接触を避けられます。この構造により安定した電気絶縁が得られ、自由設置や管内取付けなど用途に応じた長さ・形状にセグメントを組み合わせることが可能です。

間接加熱と取り付け
これらのヒーターは取り外し可能な放射管内に挿入して液体、空気、ガスの間接加熱に用いられます。放射管を媒体に挿入することで、タンクを排出・開放することなくヒーターの交換が可能です。フランジやネジ付きでの供給、内蔵センサー、サーモスタットやリミッター、カスタム接続ボックスの装備も対応します。

用途と形状
代表的な用途：熱風炉、工業用浴槽・タンク、油加熱装置、空気加熱装置、ボイラーなど。セラミックボビンヒーターは円筒形および角形での供給が可能で、工程要件に合わせた設計対応が可能です。

関連製品

• サイド取付ヒーター
• 油圧オイルヒーター
• 浸漬ヒーター（油用）
• 浸漬ヒーター（水用）
• 管状ヒーター

仕様（技術情報）

• 表面負荷 最大3.5 W/cm²
• 最高使用温度 最大700°C
• 電源はカスタマイズ可能、内部Δ結線またはY結線に対応
• 一般的な直径 φ26 mm、φ36 mm、φ46 mm、φ58 mm
• 直径許容差 ±1.5 mm
• 接続方式：Mねじ、ピンまたはケーブル
