測温抵抗体（RTD）温度センサ

Pt100Jタイプ熱電対Kタイプ熱電対

製品概要
プロセス制御向けの工業用温度センサー：PT100（RTD）および各種熱電対（J、N、Kなど）。液体・気体・固体の温度測定に対応し、ケーブル、保護管、取り付けオプションを選択して過酷な環境にも適合させることができます。

用途と統合
産業設備のプロセス監視、制御ループ、安全インターロックに適しています。温度範囲、応答速度、制御システムとの互換性に応じてセンサー種別を選択してください。安全性と信頼性向上のため、プロセスセンサーと高温リミッタを組み合わせ、必要に応じてPID制御盤へ統合することを推奨します。

設置とオプション
ねじ込み継手、フランジ、バンドクランプ、プレート、ボヤネットなど多様な取り付け方式で既存設備への組み込みが容易です。保護管やDINヘッド（アルミ／ステンレス）、IP65/IP67/IP68等級、ATEX対応タイプも用意。ケーブル・コネクタの選択肢やトランスミッタ（4-20 mA、HART、DINレール版）によりPLCや制御機器へ直接接続可能です。

技術仕様
PT100：-200°C～+600°C（推奨 -40°C～+300°C、リード仕様による）；銅リード；2/3/4/6線；クラス B/A/AA；接地なしのみ。熱電対 J：-40°C～+750°C（推奨 最大+550°C、リードや被覆による）；Fe/CuNi；クラス1；接地/非接地。熱電対 N：-40°C～+1200°C（推奨 最大+850°C）；NiCroSil/NiSil；クラス1；接地/非接地。熱電対 K：-40°C～+1150°C（リードや被覆により変動）；NiCr/NiAl；クラス1；接地/非接地。その他：L、R、S（高温、セラミック）、T（負温度での高精度）。リード材料：シリコーン（最大 +200°C）、PTFE（最大 +260°C）、鋼編組（最大 +400°C、スプリング有無）、ガラス繊維（最大 +350°C / +450°C / +1000°C）。DINヘッド：アルミ／ステンレス；IP65/IP67/IP68；ATEX対応。コネクタ：標準・小型プラグ（メス/オス/埋め込み）、PT100 3/4線プラグ、Harting（PT100のみ）、M12、DIN43650。トランスミッタ／通信：4-20 mAトランスミッタ、HARTプロトコル；DINレール版あり。

特性／技術仕様

• センサー種類：PT100（RTD）、熱電対 J、N、K；オプション L、R、S、T
• 温度範囲：PT100 -200°C～+600°C（推奨 -40°C～+300°C）；J 最大 +750°C（推奨 最大 +550°C）；N 最大 +1200°C（推奨 最大 +850°C）；K 最大 +1150°C
• PT100構成：銅リード；2/3/4/6線；クラス B/A/AA；接地なしのみ
• 熱電対材料と色：J (Fe/CuNi、黒/白)、N (NiCroSil/NiSil、ピンク/白)、K (NiCr/NiAl、緑/白)；クラス1；接地／非接地
• リードオプション：シリコーン、PTFE、鋼編組、ガラス繊維（各種最大温度）
• 取り付け：ねじ込み継手、フランジ、リング、アイレット、パイプバンドクランプ、プレート、ボヤネット
• 保護管とヘッド：DINヘッド有無；ねじ込みまたはフランジ接続；DINヘッドオプション：アルミ、ステンレス；IP65/IP67/IP68；ATEX

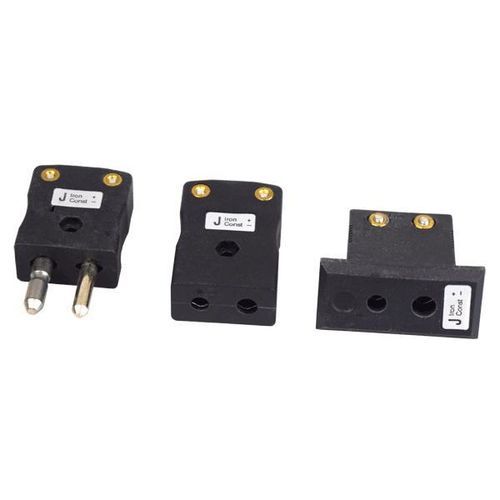

• コネクタオプション：標準・小型プラグ（メス/オス/埋め込み）、PT100 3/4線プラグ、Harting（PT100のみ）、M12、DIN43650
• トランスミッタと通信：4-20 mAトランスミッタ、HARTプロトコル；DINレール版あり
