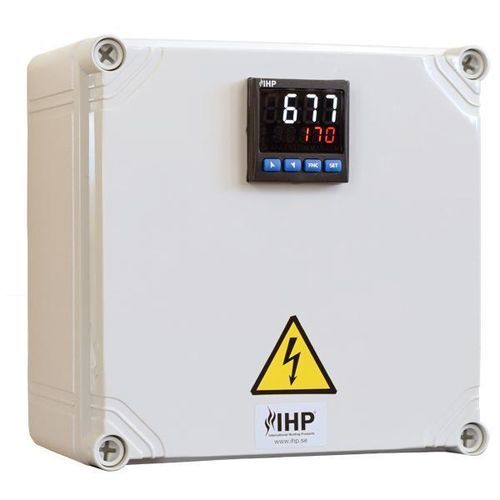

制御電気キャビネット 220 series

壁掛けプラスチック製IP65

製品概要
IHPの最小制御盤は、センサー1台での単一加熱ゾーン用途向けに設計されたスタンドアローンシステムです。統合されたPIDコントローラは、均一加熱、ランプ（立ち上がり）機能、最大温度の調整、複数の設定点によるプログラムステップ、または単純な温度制御をサポートします。本機はCE認証済みです。

供給とオプション
制御盤は標準仕様で提供され、必要な電流値（A）とプロセスに適したセンサー種類に応じて型式を選択します。IHPはヒーターと制御盤間のクイックプラグなどのオプションや、納品前のパラメータ設定サポートを提供します。

適合性
本制御盤は、バージョンに応じて10 A未満または16 A未満を必要とするすべてのIHPヒーターに適合します。

技術仕様
プラスチック筐体
電子式PIDコントローラ
ソリッドステートリレー SSR（最大電流 10 または 16 A）
ヒーター接続は端子台経由
対応センサー：PT100（2線または3線）、TCJ、TCK（センサーは含まれません）
コントローラはAndroidスマートフォンでNFC経由でプログラム可能
漏電遮断器は含まれません（230 Vコンセントが遮断器で保護されていると想定）
10 A版：ゴムケーブル 1.6 m H07RN-F（3G1.5 mm²） Schukoプラグ付
16 A版：CEE 230 V入力
CEマニュアル付属

標準ライン
220-10A-1-LC-001 | 制御盤 230V 10A PT100用最適化 | Schuko | -50°C ～ 350°C
220-10A-1-LC-002 | 制御盤 230V 10A TCJ用最適化 | Schuko | -200°C ～ 600°C
220-10A-1-LC-003 | 制御盤 230V 10A TCK用最適化 | Schuko | -200°C ～ 1000°C
220-16A-1-LC-001 | 制御盤 230V 16A PT100用最適化 | CEE | -50°C ～ 350°C
220-16A-1-LC-002 | 制御盤 230V 16A TCJ用最適化 | CEE | -200°C ～ 600°C
220-16A-1-LC-003 | 制御盤 230V 16A TCK用最適化 | CEE | -200°C ～ 1000°C
220-16A-1-LC-004 | 制御盤 IP65 230V 16A PT100用最適化 | CEE | -50°C ～ 350°C
220-16A-3-LC-011 | 制御盤 400V 16A PT100用最適化 | CEE | -50°C ～ 350°C

オプション
220-program-b | 出荷時にプリプログラムされた追加機能：b. ソフトスタート
220-program-c | 出荷時にプリプログラムされた追加機能：c. ランプ機能
220-program-d | 出荷時にプリプログラムされた追加機能：d. 異なる設定点によるプログラムステップ

特性 / 技術仕様

• プラスチック筐体
• 電子式PIDコントローラ
• ソリッドステートリレー SSR（最大電流 10 または 16 A）
• 端子台によるヒーター接続
• 対応センサー：PT100（2線または3線）、TCJ、TCK（センサーは含まれません）
• AndroidスマートフォンでNFC経由プログラム可能
• 漏電遮断器は含まれません（230 Vコンセントが保護されていることを前提）
• 10 A版：ゴムケーブル 1.6 m H07RN-F（3G1.5 mm²） Schukoプラグ付
• 16 A版：CEE 230 V入力
• CEマニュアル付属
