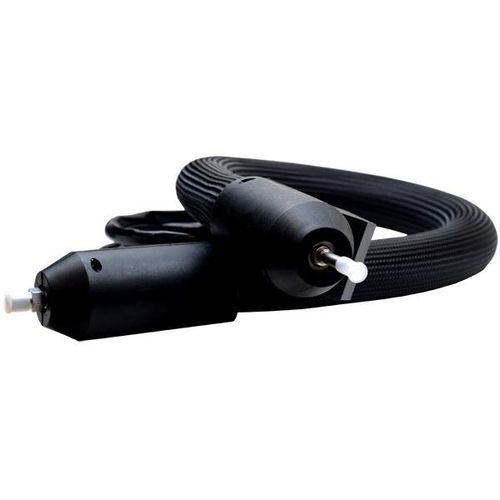

ガス用加熱ホース

液体用PTFE製内部コーティング付高温

製品説明 加熱ホースは液体、気体および粘性媒体を温度を維持したまま輸送するためのホースです。IHPの加熱ホースは柔軟性があり、可動機器での使用に適しています。製品は工業用加熱ホースと分析機器向け加熱ホースに分かれます.

構造 加熱ホースはPTFEまたは金属製の内管を耐圧性の外被で覆った構造です。内管と外被の間にセンサー内蔵のカスタム柔軟加熱ケーブルが配置されます。二重断熱層を耐久性のある外層とエンドキャップで保護することで熱損失を最小限に抑えられます.

用途 媒体を加工可能な状態に保つ、気体中の凝縮を防ぐ、均一な品質を確保する、別の場所での生産や測定を可能にする、可動部を接続する、工程全体で最適な比率を維持するために使用されます.

技術仕様 使用温度最大550°C。供給は要望に応じて構成。メートル当たりの出力は工程要件に合わせて調整。内蔵温度センサー：TC J（Fe-CuNi）、TC K（NiCr-Ni）、RTD PT100、RTD Ni120。断熱材の選択肢：シリコーンフォーム、繊維ガラス、シリケートファイバー。工程圧力最大285 bar（250°C時）。ホース長さ最大150 m。保護等級最大IP54（EN 60529）。エンドキャップ材質：PAプラスチック、エラストマー、アルミニウム。一般的な継手：DKR、RSL、RSS、DKL、DKM、DKS、DKJ、BDN、BSP。接続は標準プラグまたはケーブル接続.

エンド継手の公差 内管のDN（NW）（mm） - 継手内径 øID（mm）
4 - 3.0
6 - 4.5
8 - 6.0
10 - 7.5
12 - 10
16 - 12.5
20 - 16.0
25 - 20.1
32 - 27.5
40 - 31.5

仕様 / 技術データ

• 使用温度：最大550°C
• 内管材料：PTFEまたは金属
• 外被：耐圧外被
• 加熱方式：センサー内蔵のカスタム柔軟加熱ケーブル
• 対応センサー：TC J（Fe-CuNi）、TC K（NiCr-Ni）、RTD PT100、RTD Ni120
• 断熱材の選択肢：シリコーンフォーム、繊維ガラス、シリケートファイバー
• 工程圧力：最大285 bar（250°C時）
• 最大ホース長：最大150 m
• 保護等級：最大IP54（EN 60529）
• エンドキャップ材質：PAプラスチック、エラストマー、アルミニウム
• 一般的な継手：DKR、RSL、RSS、DKL、DKM、DKS、DKJ、BDN、BSP
• 接続：標準プラグまたはケーブル接続
• メートル当たりの出力：工程と顧客要件に応じて調整
• 供給：要望に応じて構成
