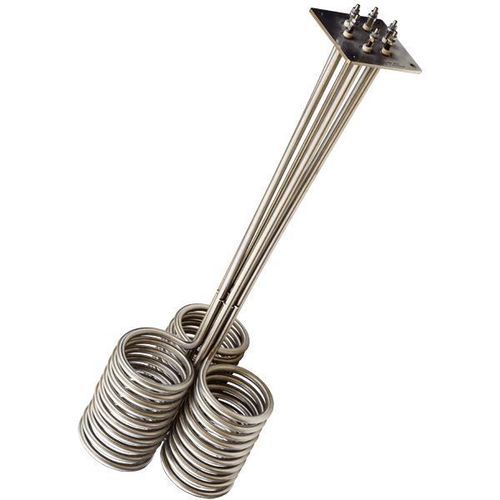

フランジ取り付け投げ込みヒーター

銅製ステンレス製インコロイ

製品概要
管状ヒーターは電気加熱の基本的要素です。IHPの管状ヒーターは、空気、ガス、液体、塩類、鉱物および固体を伝導または放射によって加熱する各種工業用途で使用されます。カスタム設計と迅速供給のための標準品レンジを用意しています。

構造
IHPの管状ヒーターは、管の中心に配された出力に合わせた螺旋状の抵抗線を収める金属シースで構成され、抵抗線の周囲は酸化マグネシウムで圧縮充填されているため、抵抗線と外側シースの間の絶縁を確保します。ヒーターはシールされ、端子が取り付けられ、指定に応じて曲げ、巻き、成形が可能です。一般的な取り付け方式はフランジ、ニップル、ねじ栓などです。

材料とコーティング
シース材料は銅、ステンレス鋼、耐酸ステンレス鋼、254 SMO、Incoloy® 800、Incoloy® 825、アルミニウム、チタンなど多様に提供しています。腐食性液体の浴中で使用する場合は、追加の保護層としてPTFE（テフロン®）コーティングが可能です。

安全性とオプション
保護接地のない設備向けに二重絶縁の管状ヒーターを用意しており、作業者の安全を向上させます。受動的保護としてヒューズ内蔵も可能です。供給電圧や出力は用途に合わせてカスタマイズできます。IHPは主にカスタム製品を提供しつつ、迅速な供給のため標準品も保持しています。

制御と調整
IHPは温度制御要件に合わせた制御盤や調整システムの設計・供給が可能です。

関連製品

• オーバーザサイドヒーター
• 油圧油用ヒーター
• 油用浸漬ヒーター
• 水用浸漬ヒーター
• セラミックボビンヒーター 700°C

技術仕様

• 表面負荷 最大15 W/cm²
• 使用温度 最大900°C
• 供給電圧および出力はカスタマイズ可能
• 出力許容差 +5% / -10%
• 耐電圧 1250 V - 1 分（単層絶縁の管状ヒーター）
• 漏れ電流 0.75 mA/kW 最大5 mA（単層絶縁の管状ヒーター）
• 接続方式：Mねじ、ケーブル、フレキシブルケーブル、平型端子、はんだ端子
• 一般的な円形ヒーター径：ø6.4; ø6.5; ø8; ø8.5; ø9.6; ø10; ø10.92; ø12; ø12.5; ø14; ø16; ø18; ø21
• 一般的な角形ヒーター寸法：□6.1; □7.6; □9.65
• 一般的な材質：銅; ステンレス鋼 (AISI304, AISI309S, AISI316, AISI321); 耐酸性ステンレス鋼 (AISI304L, AISI316L); 254 SMO; Incoloy® 800; Incoloy® 825; アルミニウム; チタン
