突合せ溶接配管用備品 MOP/MOP-F

概要
MOP/MOP-F バッフルプレートは、蒸気制御弁の下流に設置して吐出速度を低減し、騒音および振動を抑制する受動インライン装置です。タービンバイパス、ベントおよびその他の高速度蒸気用途向けに設計され、IEC 60534-8-3 に沿って音速流を制限します。バルブを大きくする代わりにバッフルプレートを設置することで、よりコンパクトでコスト効率の高いバルブシステム設計が可能になります。ストレートボディのコーンタイプ（MOP）またはフラットタイプ（MOP-F）で提供され、標準のBWE端末接続に対応します。IMI は1980年以降、このソリューションを蒸気システムに適用しています。

主な利点

• 蒸気の吐出速度を低減し、制御弁下流の騒音および振動を最小化します。
• 高圧降下の用途でバルブの大型化を不要にし、コンパクトなシステム設計を支援します。
• 長年の運用実績がある実証済みの産業ソリューションで、国際規格に準拠しています。

主な特長

• 用途：タービンバイパス、ベント、蒸気システム。
• インラインバッフルプレート、ストレートボディ。
• 規格：IEC 60534-8-3；ASME B31.1 準拠。
• プレート選択：Corn（MOP）または Flat（MOP-F）。
• 端末接続：標準 BWE。
• サイズ：6インチ～32インチ 標準；34インチ以上は特注。
• 材質：炭素鋼；クロモリ鋼。
• 流体：蒸気（その他の流体は要問合せ）。

製品の形状と機能

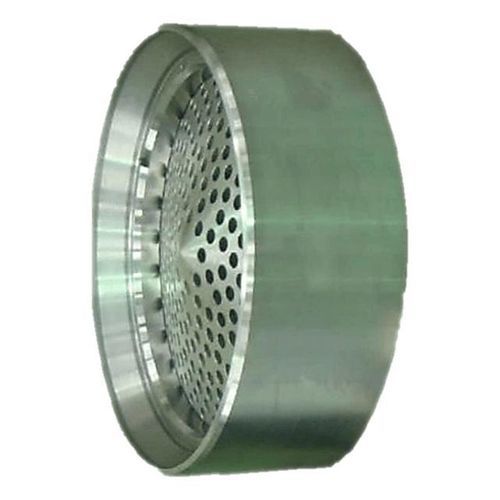

本体は内部に穿孔プレートを備えた円筒形の金属アセンブリです。制御弁の下流に設置することで吐出速度を低減し、音経路を遮断して高圧蒸気システムの騒音および振動を抑制します。産業環境向けに設計され、標準BWE接続に対応します。IMI は選定および統合のための技術支援を提供します。

仕様 / 技術データ

• 流体：蒸気。
• 端末接続：BWE 標準。
• 材質：炭素鋼；クロモリ鋼。
• ボディタイプ：ストレート通路。
• 設計コード：ASME B31.1；IEC 60534-8-3。
• 温度範囲 (°C)：0～400。
• サイズ：6インチ～32インチ 標準（34インチ以上は特注）。
• プレートタイプ：Corn（MOP）または Flat（MOP-F）。
