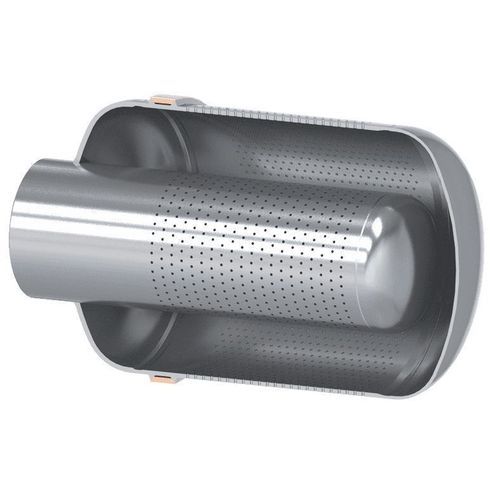

高圧ガスディフューザー

製品概要
IMI CCIの二段式ダンプチューブは、特に高い圧力損失を伴うタービンバイパス用途における凝縮器への蒸気排出時の騒音低減を目的として設計されています。マルチステージの固定オリフィス設計により、圧力損失を二段に分割して音響放射を低減し、下流機器を保護します。各設置に合わせたカスタム設計により、蒸気温度の精密な制御を実現し、バイパス弁やチューブの最適な寸法決定を可能にします。下流の蒸気配管に直接溶接される構造で、合金鋼製（オプションでステンレス鋼）により、水冷・空冷凝縮器の両方に適合し、発電所の制御システムと統合可能です。

利点

• 高圧蒸気用途で圧力損失を二段に分割し、騒音レベルを低減します。
• 流れを制御し蒸気温度を管理することで、凝縮器やタービン内部へのリスクを最小化します。
• バルブとチューブの寸法最適化および配管量の削減により、設置コストを低減します。

主な特長

• 二段式圧力損失設計（マルチステージ、固定オリフィス）。
• 溶接された固定オリフィス構造；下流蒸気配管へ直接溶接。
• 正確な性能を実現する設置毎のカスタム設計。
• 空冷・水冷の凝縮器に対応。
• 流量測定機能。
• 合金鋼製ボディ（ステンレス鋼オプション）。
• プラントの熱ソリューション向け制御システムとの統合。
• 精密な蒸気温度制御。
• バイパス弁下流に適したコンパクトなレイアウト。

仕様 / 技術データ

• 流体種別：蒸気。
• 端部接続：BWE；フランジ。
• 設計コード：ASME B31.1；EN 12516-2。
• 認証：PED；NACE；SIL；CRN；IBR。
• 構造：合金鋼ボディ（オプションでステンレス鋼）；溶接固定オリフィス、マルチステージ構成。
• 用途：タービンバイパスおよび凝縮器への蒸気排出；設置毎のカスタム設計。
