スタビライザーディマー

製品概要

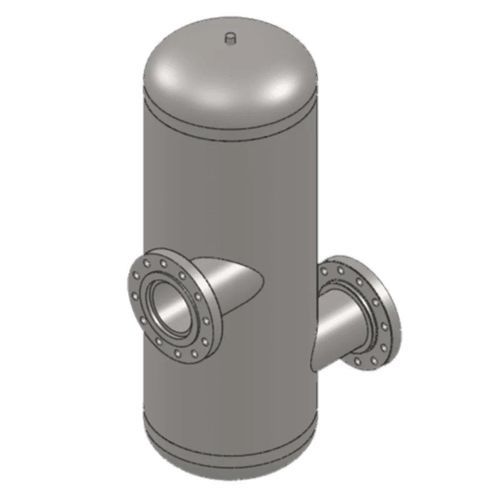

IMI Fluid Kinetics の吸込み安定装置は、ポンプの吸込み入口に直接設置してキャビテーション、ガス巻き込みおよび圧力変動を低減するよう設計されています。吸込み流れを安定化し、ポンプ性能を保護して損傷リスクを軽減します。可動部がなくメンテナンスは最小限で、炭素鋼またはステンレス鋼製の構造、複数の接続オプションおよび事前ラベリングされたノズルにより施工が容易です。典型的な用途は発電所や工業用ポンプステーションなど、吸込みが不安定な施設です。

主要特徴

• ポンプ吸込み入口に設置して流量を安定化しポンプ性能を保護。
• キャビテーションやガス巻き込みを低減し、ポンプ寿命と信頼性を向上。
• 可動部なし；メンテナンスは最小（定期的なエアチャージ確認のみ）。
• 事前ラベリングされたノズルと複数の端部接続で施工を簡素化。
• ANSIクラス150–2500の耐圧等級；標準はRFフランジ（他のフランジは要問い合わせ）。
• 本体およびバッフルは炭素鋼またはステンレス鋼の選択可能。
• 使用温度範囲は概ね -50°C～343°C。
• 脈動減衰率最大70％；オフセット水平流設計。
• 圧力容器に関する適用ASME規格に基づく設計。

仕様
流体種別：液体；水
端部接続：標準 RF フランジ（他のオプションは要問い合わせ）
材質：炭素鋼；ステンレス鋼
本体形状：オフセット水平流
設計規格：ASME B31.3；ASME Section VIII Div. 1（該当する場合はASME B31.1参照）
温度限界（°C）：約 -48～343（メーカーは -50°C～343°C を適合域として記載）
最大 ASME 等級：2500
認証：CRN
脈動減衰：最大 70%
可動部なし；メンテナンスは最小限で可

技術的仕様

• 用途：キャビテーションおよびガス巻き込みを軽減するためのポンプ吸込み入口用装置。
• 構造：本体およびバッフルは炭素鋼またはステンレス鋼の選択が可能。
• 接続：標準は RF フランジ；代替フランジ／接続は要問い合わせ。
• 耐圧等級：ANSI クラス150–2500；最大 ASME 等級 2500。
• 設計準拠：ASME B31.3；ASME Section VIII Div. 1。
• 動作温度：≈ -48°C～343°C（メーカー参照値：-50°C～343°C）。
• 性能：脈動減衰最大70％；吸込み不安定化を低減するオフセット水平流。
• 保守：最小限 — 定期的なエアチャージ確認のみ；可動部なし。
