吐出消音器

調整調圧フロー制御

製品概要

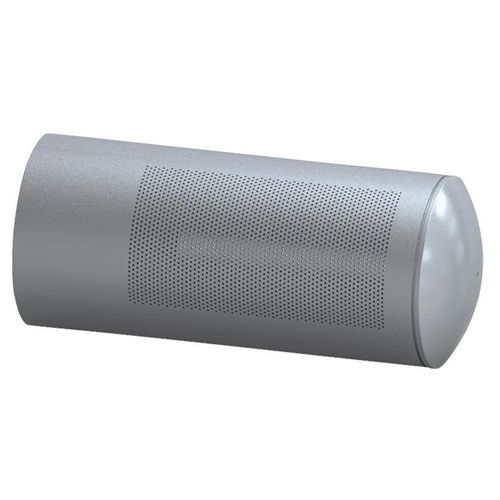

IMIのDump Tubeシステムは、タービンのバイパス運転時に凝縮器へ安全かつ制御された蒸気排出を実現します。定流量オリフィスとして設計され、バイパス弁下流の蒸気圧力を凝縮器圧力まで低減します。各チューブはプラント固有の条件に合わせて設計され、凝縮器およびタービン内部の保護と最適な性能を確保します。この設計により凝縮器内部での追加冷却は不要となり、顧客のDCSを介した高精度なフィードフォワード制御が可能です。オプションで二段構成も提供され、ダンプチューブは流量計としても機能します。システムは騒音と熱応力を低減し、配管長を短縮してバイパス弁とダンプチューブの統合設計を行うことで施工コストを削減し、スプレー水制御のためのフィードフォワードアルゴリズムによる予測的な熱管理を可能にします。

主要な特長

• 定流量オリフィスによる減圧設計
• 各設置に合わせたカスタムサイズ
• 水冷式または空冷式凝縮器に対応
• 流量計としての機能
• 単段または二段構成に対応
• 合金鋼製（ステンレスはオプション）
• フィードフォワード制御システム向け設計
• コンパクトな配管寸法のため下流蒸気配管へ溶接

用途と利点
タービンのバイパス時に凝縮器へ安全かつ制御された蒸気を排出；固定ステージで圧力を分割することで騒音を低減し内部を保護；正確な温度制御とスプレー水の予測制御を可能にする；配管長の短縮とバイパス弁・ダンプチューブの統合設計により施工コストを低減。

技術仕様

• 流体種別：蒸気
• 端部接続：BWE; フランジ
• 設計規格：ASME B31.1; EN 12516-2
• 認証：PED; NACE; SIL; CRN; IBR
• 構造：合金鋼（ステンレスはオプション）
• レイアウト：単段または二段（オプション）
• 機能：定流量オリフィス式減圧器；流量計として使用可能
• 制御：顧客のDCSとのフィードフォワード統合向けに設計
