通信ゲートウェイ INGESAS IC3

安全用産業用遠隔測定

製品概要
INGESAS IC3 は、変電所のすべての情報（アラーム、状態、計測値、カウンタ等）を収集して集中監視システムへ送信するために設計された通信ゲートウェイ兼 RTU です。中央の制御室からの操作や指令を受け取り、対応する IED に伝達するとともに、変電所レベルのロジックを実行します。

機能

• 変電所の情報（アラーム、状態、計測値、カウンタ等）を収集し、テレコントロール標準に従って各種集中監視システムへ送信します。
• 集中監視システムからの操作や指令を受信し、対応する IED に送信します。
• ポジションレベルの IED から必要な情報を受け取り、変電所レベルの一般的なロジックを実行します。
• IEC 61131-3 準拠のツールを用いてロジックを作成できます。
• ファイアウォール、暗号化、ユーザー管理、アクセスポリシー等のサイバーセキュリティ対策を組み込みます。
• IEEE 1588、IRIG‑B、SNTP またはテレコントロールプロトコルによる全接続機器の時刻同期マスターとして動作します。

モデル

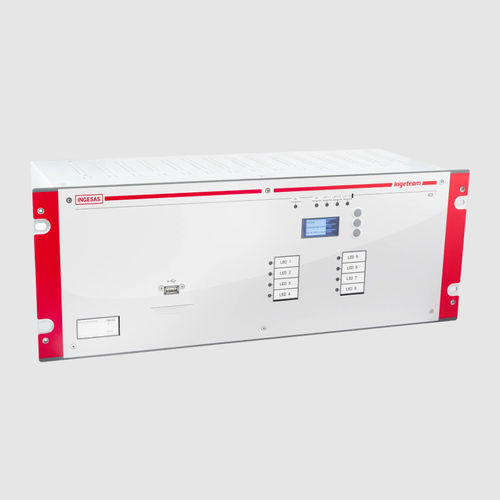

• INGESAS IC3 form factor 0: 物理 I/O と LED シグナリングを備えたモジュラーシャーシの変電所制御ユニット。
• INGESAS IC3 form factor 4: 高密度通信シャーシの変電所制御ユニット。

プロトコル

• IEC 61850: クライアント / サーバ
• IEC 60870-5-101: マスター / スレーブ
• IEC 60870-5-104: クライアント / サーバ
• IEC 60870-5-103: マスター
• DNP 3.0: マスター / スレーブ
• MODBUS RTU および TCP: マスター / スレーブ
• PROCOME シリアルおよび TCP: マスター
• OPC-UA: クライアント / サーバ

サイバーセキュリティ

• IEC 62351、IEC 62443、IEEE 1686-2013 に準拠。
• HTTPS、SSH / SFTP、Syslog、LDAP、DNP、OPC UA 等のセキュアな通信プロトコル。
• デジタル証明書の利用：HTTPS、SSH、VPN。
• TLS 1.2 暗号化。
• ユーザーアカウント管理とロールベースアクセス制御（RBAC）。
• ログイン試行回数の制御、セッション管理、セキュリティ監査/ログ（syslog）。
• 通信ポートの有効/無効管理、ソフトウェア/ファームウェア更新管理、マルウェア対策、ファイアウォール。

主要データ

• 冗長性：hot-hot、hot-standby、hot-warm。
• HTML5 ベースの統合ウェブサーバ。
• IEC 61131-3 に準拠したプログラム可能ロジック。

用途

• スマートグリッド
• 送電
• 配電

技術仕様

• 製品種別：変電所の自動化およびテレコントロール用ゲートウェイおよび RTU。
• モデル：Form factor 0（モジュラーシャーシ、物理 I/O と LED）および Form factor 4（高密度通信シャーシ）。
• サポートプロトコル：IEC 61850、IEC 60870-5-101/104/103、DNP3.0、MODBUS RTU/TCP、PROCOME Serial/TCP、OPC-UA。
• サイバーセキュリティ：IEC 62351、IEC 62443、IEEE 1686-2013；HTTPS/SSH/SFTP；デジタル証明書；TLS 1.2；RBAC；syslog；ファイアウォール；パッチ管理。
• 同期機能：IEEE 1588、IRIG-B、SNTP。
• 視覚化および操作用の統合ウェブサーバ（HTML5）。
• 冗長化機能：hot-hot、hot-standby、hot-warm。
• 製品タグ：SAS（Substation Automation Systems）。
