欠相保護継電器 INGEPAC EF LD

過電流過電圧電圧下

製品名

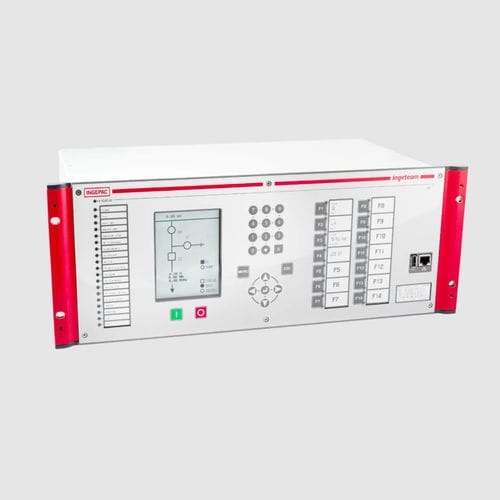

INGEPAC EF LD

製品説明
INGEPAC EF LDは、相分離方式のライン差動保護リレーで、架空送電線および地下ケーブルのあらゆる電圧レベルに対応します。距離保護オプション、精密な計測・記録・通信機能を備え、変電所や産業用途に適しています。

差動保護

• 87, 87LG, 87N
• 第2高調波による制動・ブロッキング
• V/f過励磁および第5高調波ブロック
• 方向監視
• 飽和検出器
• 負荷補償
• 機能86（遮断器故障保護）
• トリップ監視

距離保護

• 21 四角形（Quadrilateral）およびMHO
• 21 高速
• ゾーン1拡張
• 重線、直列補償、容量性変圧器対応
• 変圧器保護のバックアップ

その他の機能

• SOTF（switch-on-to-fault）
• 27, 59, 59N, 47 (V2) — 電圧関連機能（低/高）
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA 開相検知
• 50 CSC 第2高調波ブレーキ
• 第2および第5高調波ブロック
• 37 低磁束（失励）
• 49 熱画像、49T（RTD使用時のみ）
• 32 電力測定

主な特徴

• ネイティブIEC 61850プラットフォーム
• 高精度計測と波形記録（オシログラフィ）
• 対応プロトコル：IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• ネットワーク冗長：PRP、HSRまたはリンク故障耐性
• IEC 61131-3に準拠した自動化およびロジック機能
• IEC 61850-9-2 / IEC 61869-9に準拠したMSV（Multicast Sampled Values）取得
• 時刻同期：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
• 設定ツール：pacFactory
• 現地表示用ディスプレイ搭載

サイバーセキュリティ

• IEC 62351、IEC 62443、IEEE 1686-2013 準拠
• ユーザーアカウント管理とロールベースアクセス制御（RBAC）
• アクセス試行の制御とセッション管理
• 監査とセキュリティログ（syslog）
• 通信ポートの有効化/無効化
• ソフトウェア/ファームウェア更新管理
• 暗号化：HTTPS、SFTP、SSH、CMS/PKCS#7
• 安全なWeb/SFTPアクセス
• マルウェア対策とファイアウォール
• 証明書管理（LDAP）

重要データ

• マルチターミナル用途：2端末・3端末トポロジーに対応
• 距離保護機能：最大5ゾーンQuad/MHO距離保護（オプション）
• マルチブレーカ用途：独立したCT入力

用途とファミリ

• 適用分野：スマートグリッド、送電、配電
• 製品ファミリ：保護および制御

メディアとドキュメント

• デモ動画およびMP4ファイルあり
• 製品シート / カタログ（PDF）あり

技術仕様 / スペック

• タイプ：相分離ライン差動保護
• 保護機能：87, 87LG, 87N, 第2高調波制動/ブロック, 第5高調波ブロック, 86, 50/51および中性点/接地変種
• 距離保護：21 Quadrilateral/MHO、21高速度、ゾーン1拡張、最大5ゾーン（オプション）
• 重線、直列補償、容量性変圧器との互換性
• オシログラフ記録と高精度測定取得
• 対応プロトコル：IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• ネットワーク冗長：PRP、HSRまたはリンク故障耐性
• MSV取得（IEC 61850-9-2 / IEC 61869-9準拠）
• 同期：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
• 自動化とロジック：IEC 61131-3
• サイバーセキュリティ：IEC 62351、IEC 62443、IEEE 1686；RBAC；syslog；HTTPS/SFTP/SSH；ファイアウォール；証明書管理
• 設定ツール：pacFactory
• 利用可能なメディア：画像、MP4動画、データシート（PDF）
• ブランド：Ingeteam
